轴流风扇为什么无法用于床垫内部？鼓风机选型逻辑解析

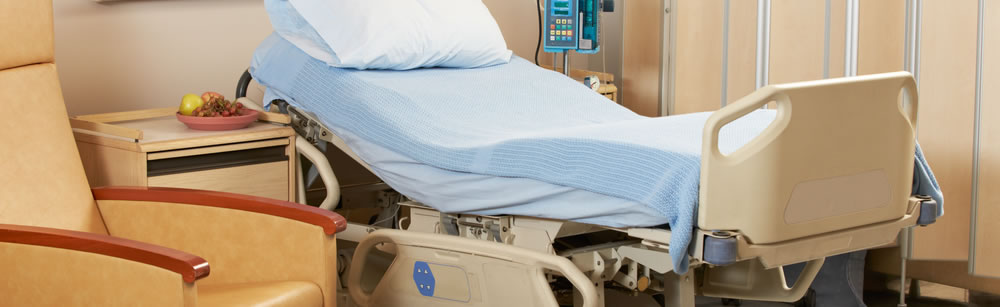

在医疗护理设备与高舒适性电动床垫系统中，“通风散热”逐渐从辅助功能转变为核心设计指标。然而在实际工程应用中，一个常见问题是：

为什么轴流风扇无法用于床垫内部结构，而必须采用高静压鼓风机？

本篇将从气动结构、系统阻力与选型逻辑三个层面进行解析，并结合健策 JENTECH 系列 DC 鼓风机进行工程选型说明。

---

一、床垫内部为何属于“高阻力气流系统”？

电动床垫内部通常采用多层复合结构，包括：

• 高密度泡棉支撑层
• 压力分散层
• 防水透气织物层
• 气流导向缓冲层

该结构的本质特点是：

空气可以进入，但难以“穿透”。

在工程定义上，这类系统属于典型的：

高阻力、低透气、封闭式气流环境

其核心问题不是“是否有风”，而是：

• 气流能否进入内部
• 气流能否持续推进
• 气流能否均匀分布

---

二、轴流风扇为什么不适合床垫内部？

轴流风扇的结构特点决定了其应用边界：

• 气流轴向直进直出
• 依赖开放空间扩散
• 静压能力较低

在床垫这种高阻力环境中，会出现三个典型失效模式：

1. 气流无法深入结构内部

空气主要停留在表层，无法进入深层结构。

2. 静压衰减严重

随着阻力增加，风量迅速下降。

3. 气流分布不均

形成“局部通风”而非“整体换气”。

因此轴流风扇更适用于：

• 开放空间散热
• 设备外部通风
• 低阻力空气循环

而不适用于床垫内部嵌入式送风。

---

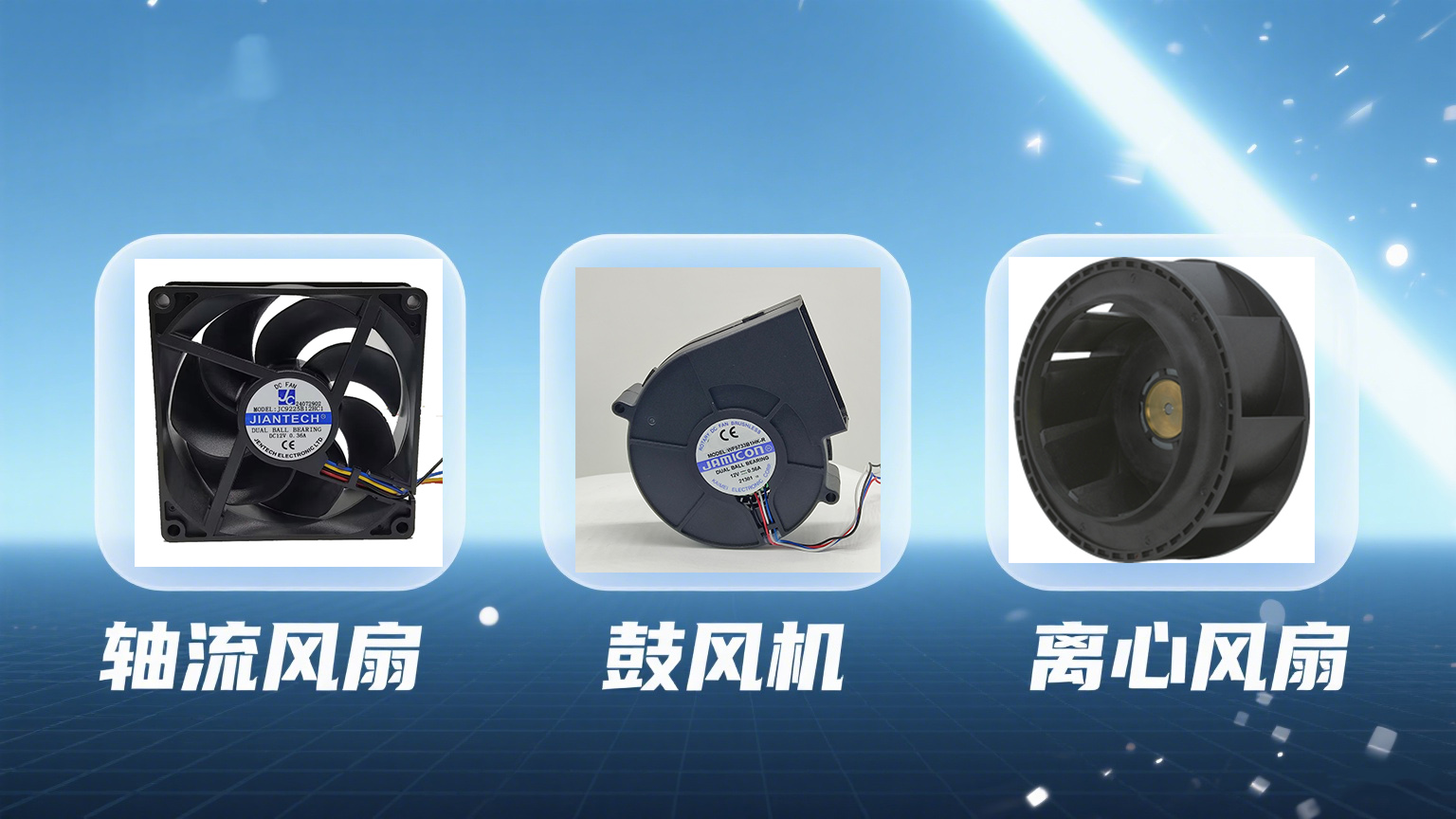

三、鼓风机（离心风机）的结构优势

与轴流风扇不同，鼓风机采用离心式结构，其核心特点包括：

• 背面进风
• 叶轮加压
• 侧向出风
• 高静压输出能力

其优势在高阻力环境中体现为：

✔ 静压能力更强

能够持续推动空气穿透多层结构。

✔ 更适合封闭空间

可在有限空间内实现稳定气流建立。

✔ 气流具有“推进性”

不是扩散，而是“压入式输送”。

---

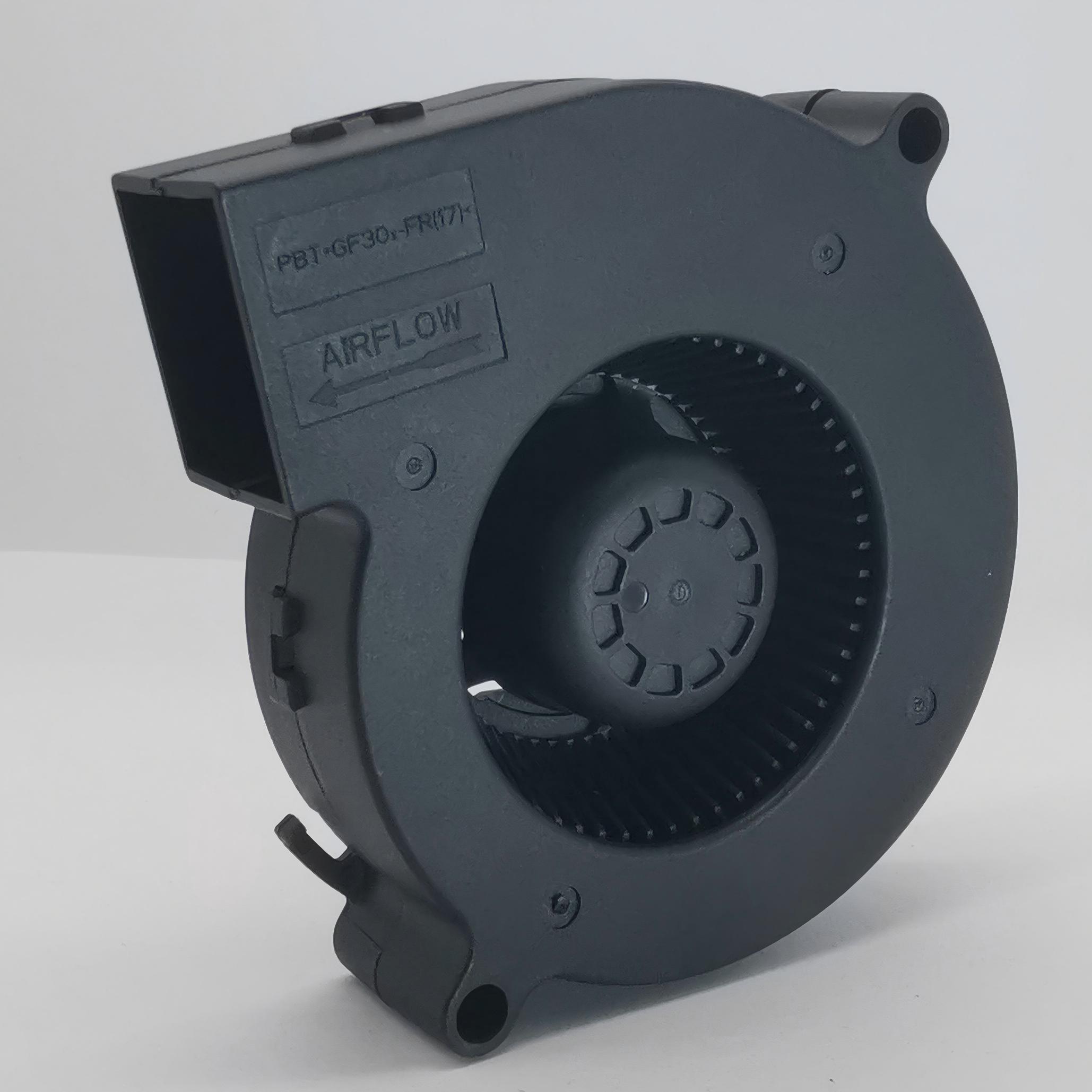

四、工程选型案例一：76×70×20mm DC鼓风机（JB7620-01）

该系列适用于中等空间约束的嵌入式结构。

1. 基础特点

• 尺寸：76×70×20mm
• 结构：双滚珠轴承
• 工作温度：-20℃ ~ 70℃
• 紧凑型高静压设计

---

2. 性能分级（12V / 24V）

以 12V 系列为例：

• JB7620B12L-1：0.698 inH₂O / 8.6 CFM
• JB7620B12H-1：1.059 inH₂O / 10.1 CFM
• JB7620B12U-1：1.453 inH₂O / 11.5 CFM

特点总结：

• 静压逐级提升
• 风量稳定增长
• 适合中高阻力嵌入系统

---

3. 应用定位

适用于：

• 医疗床垫局部通风模块
• 小型密闭腔体散热
• 低高度空间嵌入结构

---

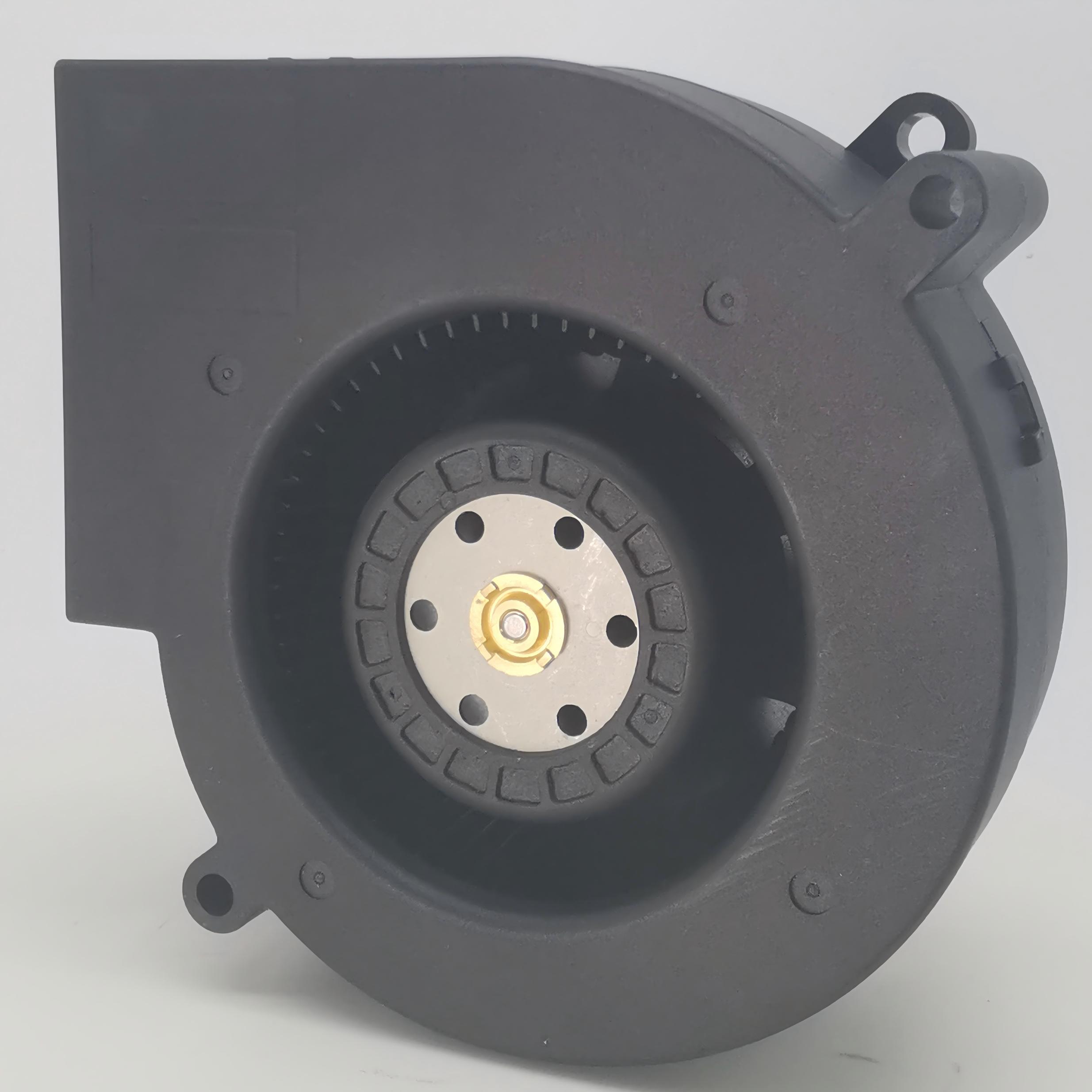

五、工程选型案例二：97×95×33mm DC鼓风机（JB9733-01）

该系列属于高静压增强型方案，适用于更高阻力环境。

---

1. 基础特点

• 尺寸：97×95×33mm
• 更大叶轮结构
• 高风压设计
• 适用于深层气流穿透

---

2. 性能对比（12V系列）

• JB9733B12L-1：1.041 inH₂O / 28.5 CFM
• JB9733B12H-1：2.796 inH₂O / 46.8 CFM
• JB9733B12U-1：4.164 inH₂O / 57.1 CFM

对比分析：

---

3. 应用定位

适用于：

• 高密度医疗床垫系统
• 高阻力风道系统
• 封闭式空气循环结构
• 多层过滤/填充结构

---

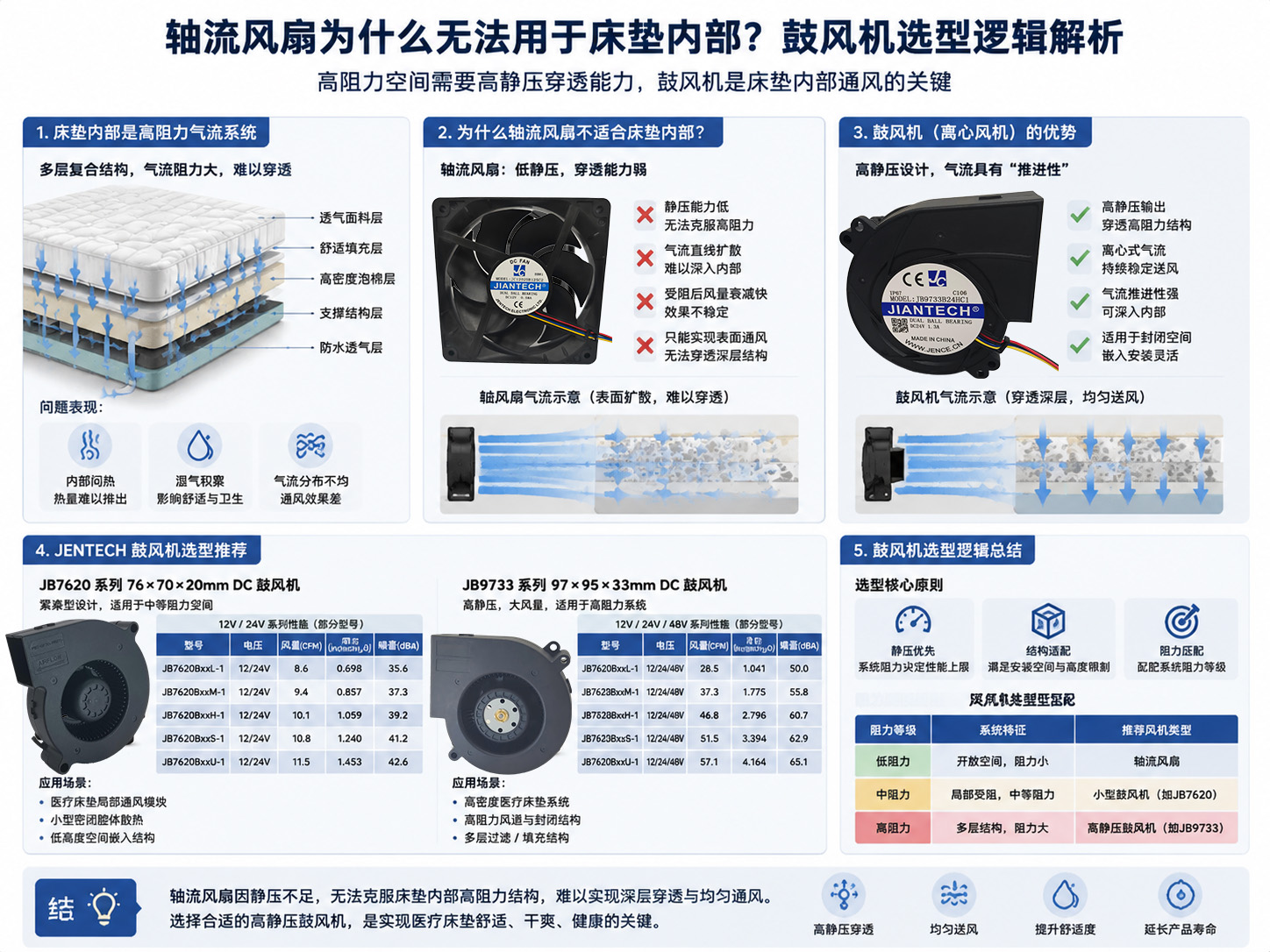

六、鼓风机选型逻辑总结

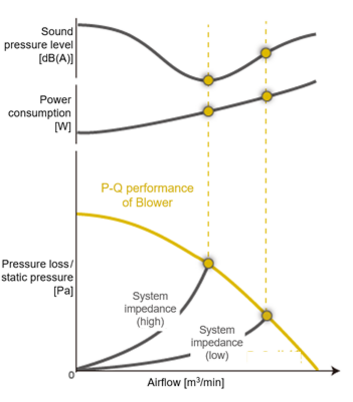

在床垫类高阻力系统中，风机选型必须遵循以下原则：

---

1. 静压优先原则

系统阻力决定风机性能上限

---

2. 结构适配原则

• 是否可嵌入
• 是否支持低高度安装
• 是否满足空间限制

---

3. 阻力匹配原则

• 低阻力 → 轴流风扇
• 中阻力 → 小型鼓风机（JB7620）
• 高阻力 → 高静压鼓风机（JB9733）

---

七、结论

轴流风扇无法用于床垫内部的本质原因并非风量不足，而是：

静压不足导致无法克服高阻力结构

在高密度医疗床垫等封闭系统中，必须采用离心式高静压鼓风机，通过压力驱动方式实现气流穿透与均匀分布。

健策 JENTECH 系列 DC 鼓风机（JB7620 / JB9733）提供了从中等到高静压的完整选型覆盖，可满足不同阻力等级的工程应用需求。
