制氧机体积越做越小，压缩机却不能“闲着”。
设备运行过程中，压缩机持续工作，电机、泵体及周边结构不断产生热量。对于需要长时间运行的制氧设备来说，散热风扇看似只是一个几十毫米见方的小部件，却直接参与设备内部热量的排出。
于是，工程师在选型时经常会遇到一个问题：
40×40×20mm的4020、40×40×28mm的4028、50×50×28mm的5028，到底应该怎么选？
是不是尺寸越大越好？
是不是风量越大越好？
是不是静压越高，压缩机就越凉？
答案都不是。
对于制氧机压缩机散热而言，真正需要考虑的是：安装空间、实际风阻、所需风量、静压、噪音、功耗以及长期运行可靠性之间的平衡。
健策 JENTECH 针对40×40×20mm、40×40×28mm和50×50×28mm等常见规格，形成了不同性能等级的散热风扇产品，为制氧设备压缩机提供更灵活的散热风扇选型空间。
制氧机并不是一个“偶尔工作一下”的设备。
在工作状态下，压缩机需要持续完成空气压缩、输送等过程，机械运动、电机运行以及气体压缩都会带来热量。
如果设备内部热量不能及时排出，就可能形成这样的链条：
压缩机持续运行 → 热量不断累积 → 局部温度升高 → 整机内部热环境恶化 → 长时间运行稳定性受到影响。
因此，制氧机散热风扇并不是简单地“吹风”。
它需要解决的是一个系统性的热管理问题：
能不能把压缩机附近的热空气及时带走？
设备内部存在滤网、风道、格栅后，风扇还能不能维持有效风量？
风扇高速运行时，噪音是否能够接受？
长时间运行下，风扇能否保持稳定工作？
风扇功耗会不会成为设备整体功耗的一部分？
安装空间只有40mm时，应该选择4020还是4028？
如果空间允许增加10mm，换成50×50×28mm是否更合理？
这些问题，才是制氧机压缩机散热风扇选型真正需要解决的地方。
风扇选型第一原则不是看风量，而是：
先确认机械尺寸。

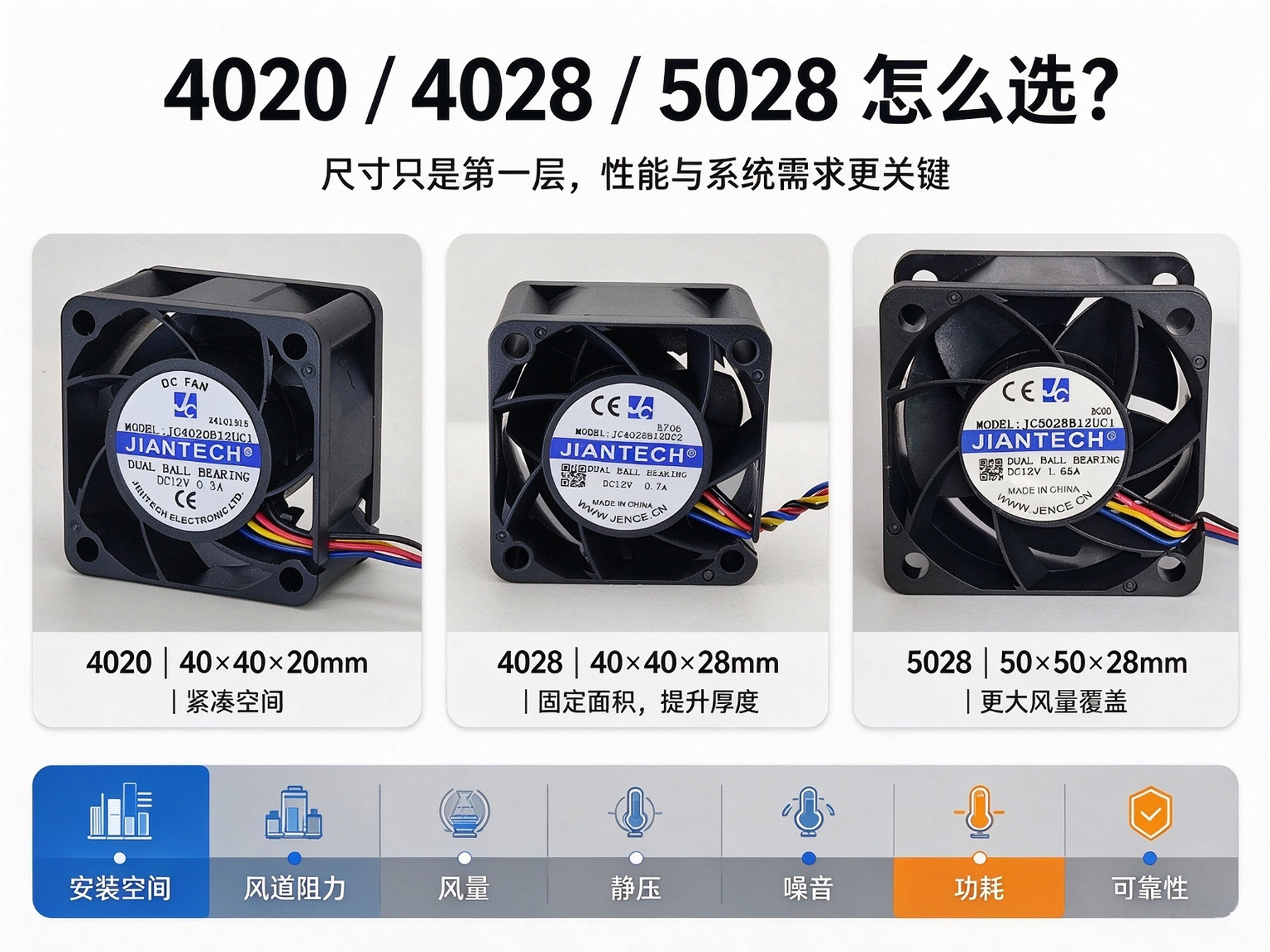

健策 JENTECH目前这三类产品尺寸分别为：
| 系列 | 产品尺寸 | 主要选型特点 |
|---|---|---|
| JC4020 | 40×40×20mm | 结构紧凑，适合安装空间受限的设备 |
| JC4028 | 40×40×28mm | 保持40×40mm安装尺寸，同时增加风扇厚度 |
| JC5028 | 50×50×28mm | 安装面积更大，可获得更高的风量等级 |
对于制氧机来说，机内空间通常并不是无限的。
如果压缩机附近已经有固定支架、管路、电控板、过滤结构等，那么即使5028性能更高，也未必能够直接安装。
因此第一步应该先确认：
安装孔距 + 外形尺寸 + 厚度 + 进出风方向 + 周边结构。
特别是40×40mm和50×50mm之间，并不是简单的“多10mm”。
它意味着安装区域、螺丝孔位以及周边结构都可能需要重新设计。
这是风扇选型中非常容易踩的坑。
很多人看到“4020”，就认为：
只要尺寸一样，性能应该差不多。
实际上并不是。

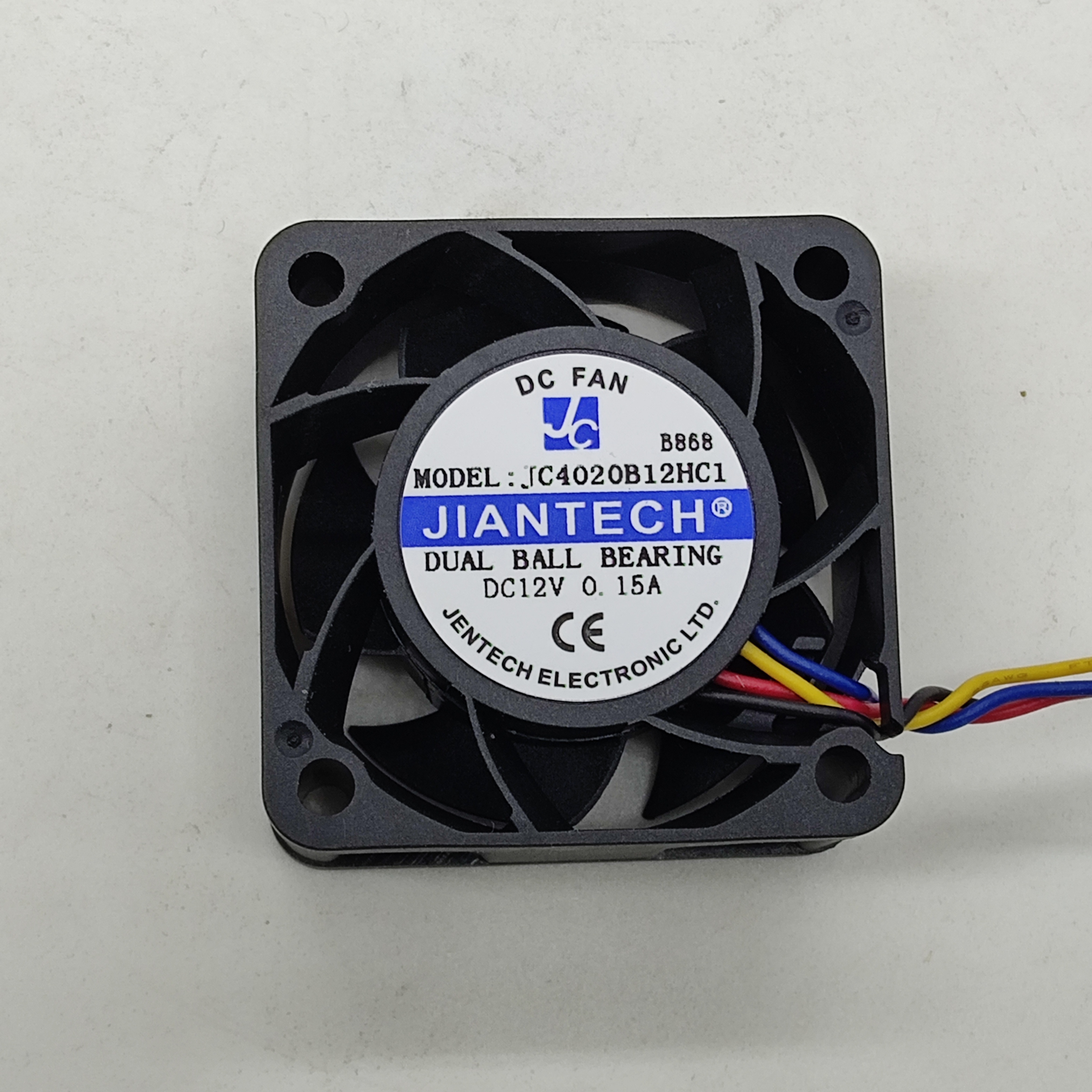

以健策 JENTECH JC4020系列为例，同样是40×40×20mm，不同性能等级的产品可以覆盖完全不同的风量和静压范围。
| 型号 | 电压 | 转速 | 最大风量 | 最大静压 | 噪音 |
|---|---|---|---|---|---|
| JC4020B12L-1 | 12V | 4200 RPM | 4.11 CFM | 0.094 inH₂O | 19.4 dBA |
| JC4020B12M-1 | 12V | 7600 RPM | 7.43 CFM | 0.307 inH₂O | 29.0 dBA |
| JC4020B12H-1 | 12V | 9600 RPM | 9.39 CFM | 0.457 inH₂O | 34.7 dBA |
| JC4020B12S-1 | 12V | 12800 RPM | 12.52 CFM | 0.746 inH₂O | 42.2 dBA |
| JC4020B12U-1 | 12V | 16000 RPM | 15.65 CFM | 1.155 inH₂O | 48.4 dBA |
可以看到：
同样是4020，最大风量从4.11 CFM覆盖到15.65 CFM。
因此，“我要一个4020”其实还不是完整的选型需求。
真正需要明确的是：
我要4020尺寸 + 多少风量 + 多少静压 + 什么噪音水平 + 什么电压。
如果制氧机内部风阻比较明显，仅仅看4020-01可能还不够。
健策 JC4020-02系列同样采用40×40×20mm尺寸，但性能等级进一步扩大。
| 型号 | 电压 | 转速 | 最大风量 | 最大静压 | 噪音 |
|---|---|---|---|---|---|
| JC4020B12L-2 | 12V | 8000 RPM | 11.3 CFM | 0.320 inH₂O | 31.9 dBA |
| JC4020B12M-2 | 12V | 10000 RPM | 14.4 CFM | 0.499 inH₂O | 38.5 dBA |
| JC4020B12H-2 | 12V | 12000 RPM | 17.5 CFM | 0.685 inH₂O | 42.6 dBA |
| JC4020B12S-2 | 12V | 15000 RPM | 22.3 CFM | 1.070 inH₂O | 49.9 dBA |
| JC4020B12U-2 | 12V | 18000 RPM | 26.8 CFM | 1.541 inH₂O | 53.9 dBA |
这就出现了一个很典型的工程选型场景：
空间要求只能装4020，但散热需求又不能只满足低风量。
这时候，与其强行扩大安装尺寸，不如先看看同尺寸下有没有更高性能等级的产品。
JC4020-02系列最大风量可达到26.8 CFM，最大静压达到1.541 inH₂O。
当然，这并不意味着应该直接选择最高规格。
因为性能提高的同时，转速、输入功率和噪音也会发生变化。
如果制氧机的40×40mm安装面积已经确定，但结构上允许从20mm增加到28mm，那么：
4028可能就是值得重点评估的规格。
相比4020，JC4028将风扇厚度增加到28mm，在相同40×40mm安装面积下提供了不同的性能覆盖。
例如JC4028-02系列：
| 型号 | 电压 | 转速 | 最大风量 | 最大静压 | 噪音 |
|---|---|---|---|---|---|
| JC4028B12L-2 | 12V | 7500 RPM | 9.19 CFM | 0.305 inH₂O | 30.5 dBA |
| JC4028B12M-2 | 12V | 9000 RPM | 11.03 CFM | 0.420 inH₂O | 34.5 dBA |
| JC4028B12H-2 | 12V | 12000 RPM | 14.70 CFM | 0.713 inH₂O | 41.2 dBA |
| JC4028B12S-2 | 12V | 16000 RPM | 19.60 CFM | 1.207 inH₂O | 49.6 dBA |
| JC4028B12U-2 | 12V | 20000 RPM | 24.50 CFM | 1.886 inH₂O | 54.5 dBA |
如果设备的40×40mm安装位置已经固定，而风扇厚度有余量，4028就可以进入候选范围。
尤其是在存在一定风道阻力、滤网阻力或者结构阻力的情况下，工程师不能只看“自由风量”，还需要重点关注静压能力。
这是制氧机散热风扇选型中非常重要的一点。

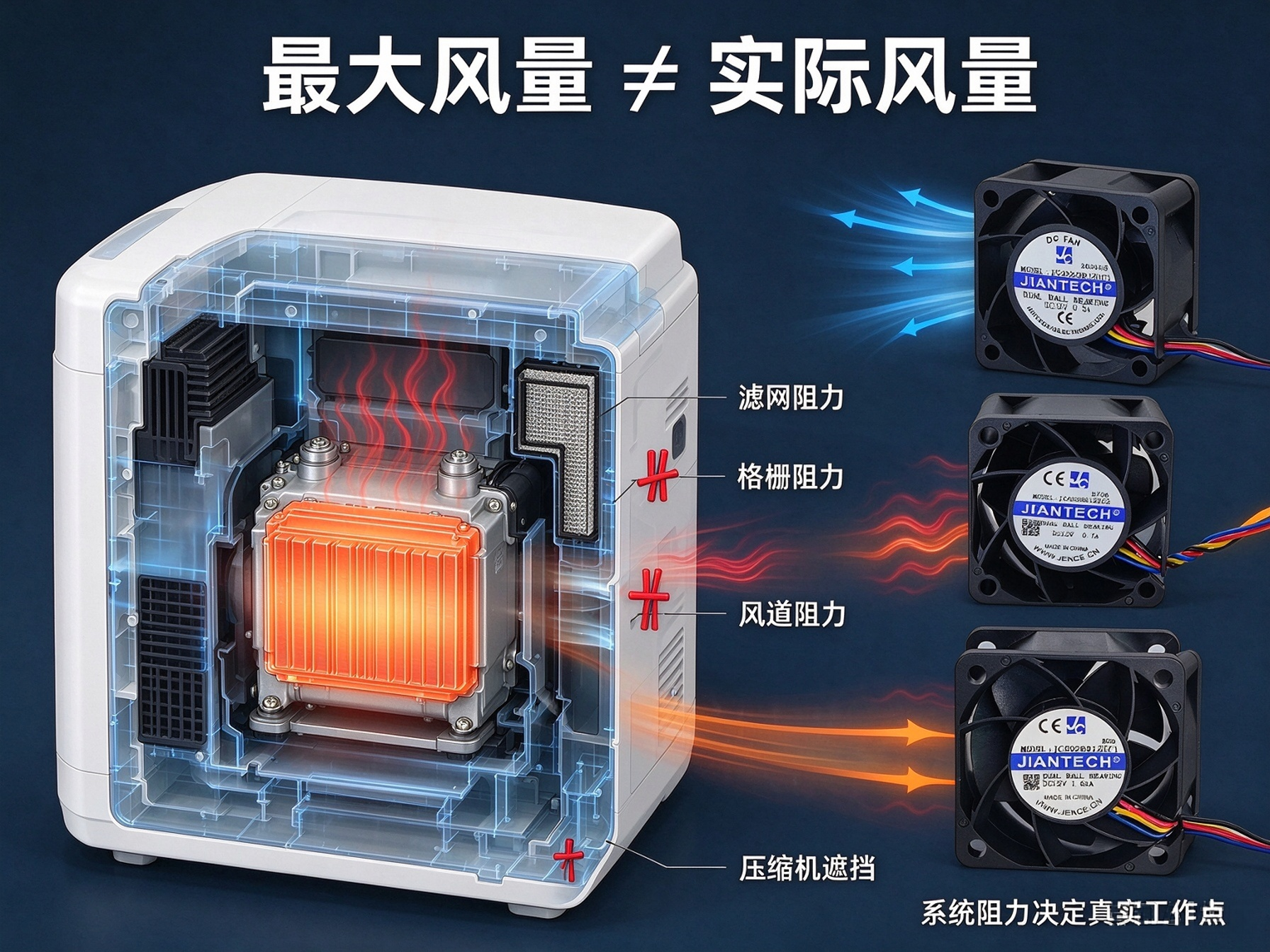

产品规格书中的“最大风量”，通常对应特定测试条件。
但装进制氧机之后，风扇面对的是一个真实系统：
进风口 + 防护结构 + 滤网 + 风道 + 压缩机附近结构 + 出风口
这些都会形成阻力。
因此：
风扇标称26.8 CFM，并不意味着装进设备以后就一定能得到26.8 CFM。
风扇工作点实际上与系统阻力有关。
可以简单理解为：
风扇性能曲线 × 系统阻力曲线 → 实际工作点
所以，在制氧机设计阶段，如果已经知道内部存在滤网、密集格栅或者狭窄风道，就不能只拿“最大风量”一个参数来做选型。
静压能力同样重要。

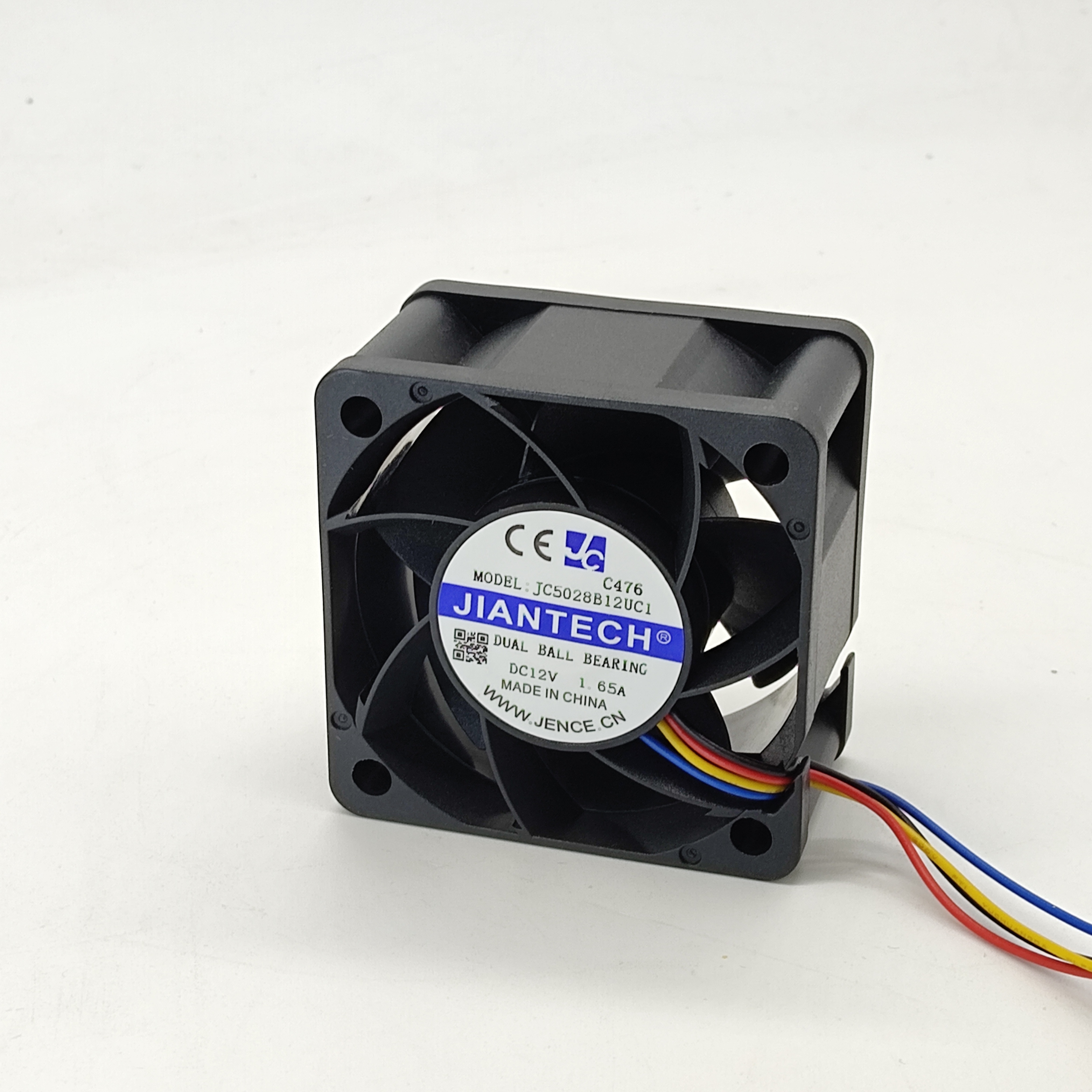

如果设备结构允许安装50×50×28mm，那么JC5028确实提供了更大的风量覆盖范围。
JC5028-01系列参数如下：
| 型号 | 电压 | 转速 | 最大风量 | 最大静压 | 噪音 |
|---|---|---|---|---|---|
| JC5028B12L-1 | 12V | 8500 RPM | 20.6 CFM | 0.670 inH₂O | 37.8 dBA |
| JC5028B12M-1 | 12V | 13000 RPM | 33.1 CFM | 1.346 inH₂O | 49.0 dBA |
| JC5028B12H-1 | 12V | 15000 RPM | 38.2 CFM | 1.740 inH₂O | 52.1 dBA |
| JC5028B12S-1 | 12V | 17000 RPM | 43.3 CFM | 2.235 inH₂O | 54.8 dBA |
| JC5028B12U-1 | 12V | 20000 RPM | 50.9 CFM | 2.567 inH₂O | 58.3 dBA |
从参数覆盖来看，5028的最大风量明显高于4020和4028。
但这里又出现了第二个误区：
风量更大，不代表制氧机一定更适合。
如果原本只需要较低风量，而设备又对噪音比较敏感，那么直接上高转速、大风量产品，可能造成不必要的噪音和功耗。
所以5028应该理解为：
当系统确实需要更高的风量能力，同时安装空间允许时，再考虑更大规格。
而不是“尺寸越大越好”。

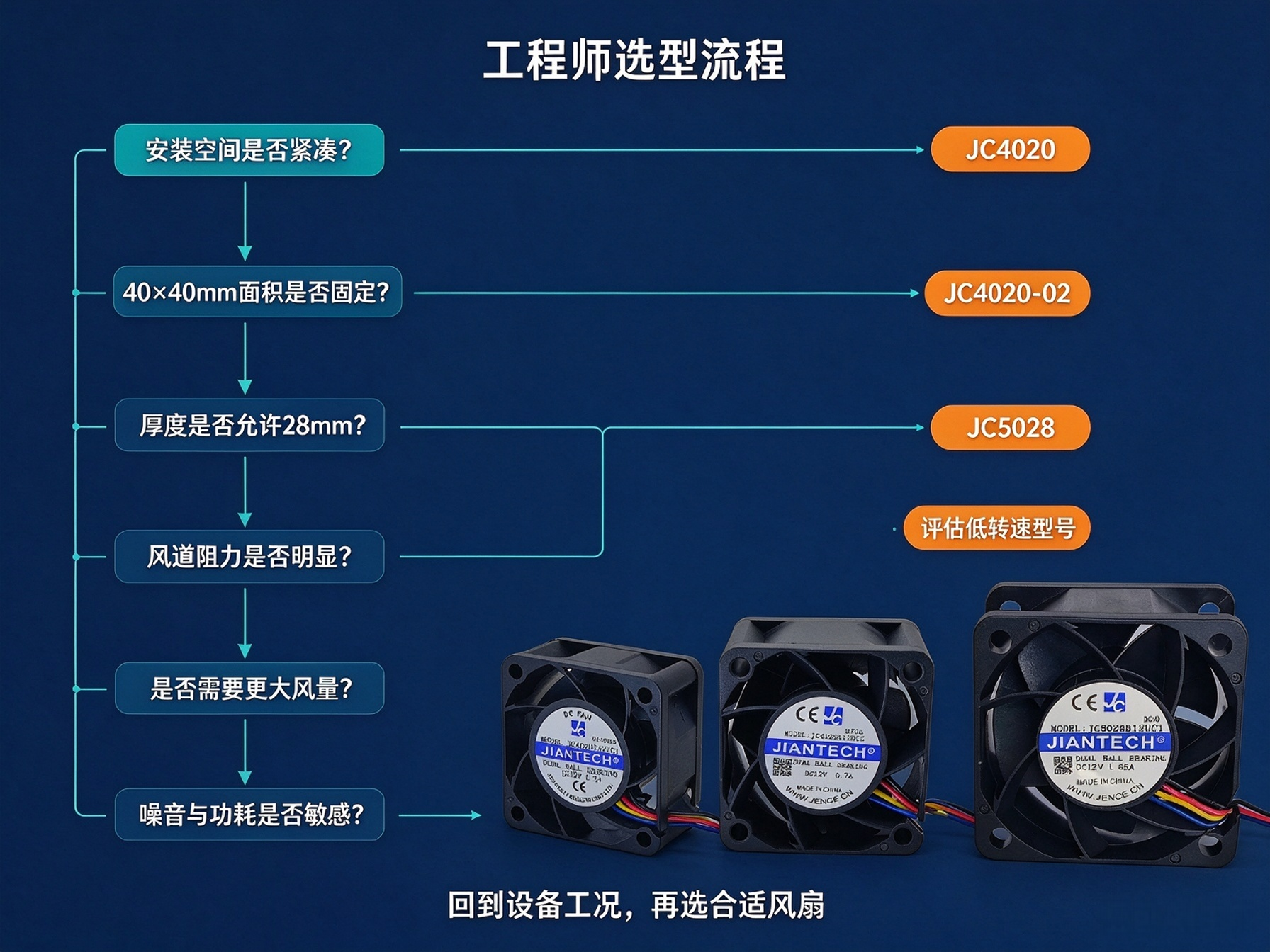

| 实际情况 | 优先考虑 | 主要原因 |
|---|---|---|
| 安装空间非常紧凑，只能20mm厚 | JC4020 | 结构紧凑 |
| 40×40mm安装面积固定，但需要更高性能 | JC4020-02 | 同尺寸下扩大性能范围 |
| 40×40mm安装面积固定，厚度允许28mm | JC4028 | 不改变安装面积，增加厚度 |
| 风道阻力较明显，需要更高静压 | JC4028高性能型号 / JC4020-02高性能型号 | 重点关注静压 |
| 需要更大风量，设备允许50×50mm安装 | JC5028 | 更大的风量覆盖 |
| 对噪音敏感 | 低转速型号优先评估 | 避免盲目追求高转速 |
| 设备功耗受限 | 低功耗型号优先评估 | 降低风扇输入功率 |
| 压缩机长期运行 | 双滚珠轴承产品 | 适合关注长期运行可靠性 |
需要强调的是，这张表是工程选型方向，最终型号仍应结合设备热负荷、风道阻力、环境温度和实际测试结果确定。
制氧机和普通工业设备不同。
设备运行环境可能需要较安静的使用体验，因此散热风扇不能只追求“风量最大”。

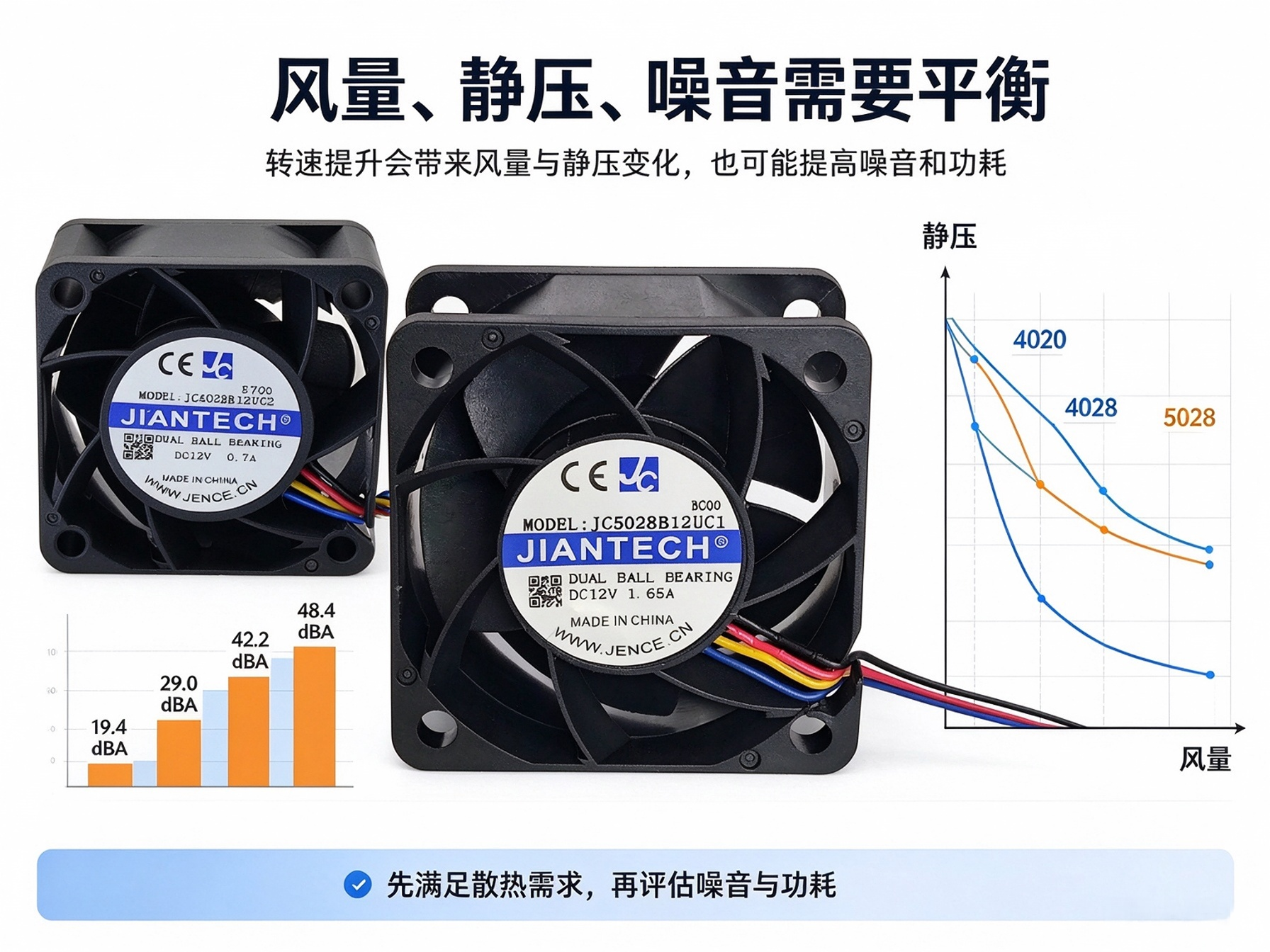

看看JC4020-01系列，从低速型号到高速型号：
19.4 dBA → 29.0 dBA → 34.7 dBA → 42.2 dBA → 48.4 dBA
与此同时，最大风量：
4.11 CFM → 7.43 CFM → 9.39 CFM → 12.52 CFM → 15.65 CFM
这说明一个很直观的问题：
风量、转速、噪音和功耗之间并不是互相独立的。
因此，制氧机风扇选型不应该变成：
“哪个风量最大，我就选哪个。”
更合理的思路应该是：
在满足压缩机散热需求的前提下，寻找风量、静压、噪音和功耗之间的合适平衡点。
制氧机压缩机通常具有较长的运行时间。
因此，风扇轴承结构也属于选型时需要关注的参数。
健策这几类产品采用：
双滚珠轴承（B）
同时，产品工作温度范围为：
-20℃～70℃
扇叶及扇框材料采用：
PBT 94V-0
对于制氧设备而言，风扇不是一次性的“吹风部件”，而是需要长期参与设备热管理的关键部件。
所以在实际选型中，除了风量和静压，也应把轴承结构、工作温度、材料、长期运行可靠性纳入综合评价。
一个风扇本身的采购价格，往往不是整个选型决策的全部。
如果风扇性能不足，可能需要：
增加风扇数量；
修改风道；
增加开孔；
调整结构；
提高风扇转速；
重新进行温升测试；
重新验证噪音；
甚至重新修改整机结构。
反过来，如果风扇规格选得过高，也可能带来：
不必要的功耗；
更高的噪音；
更高的BOM成本；
更高的机械振动风险；
电源设计余量增加。
所以，真正合理的风扇选型不是：
“买一个最便宜的风扇。”
也不是：
“买一个性能最高的风扇。”
而是：
“用合适的风扇，把整机散热需求解决掉。”
对于制氧机、压缩机等设备来说，产品尺寸只是选型的第一层。
健策 JENTECH围绕40×40×20mm、40×40×28mm、50×50×28mm建立了不同性能等级的产品选择：

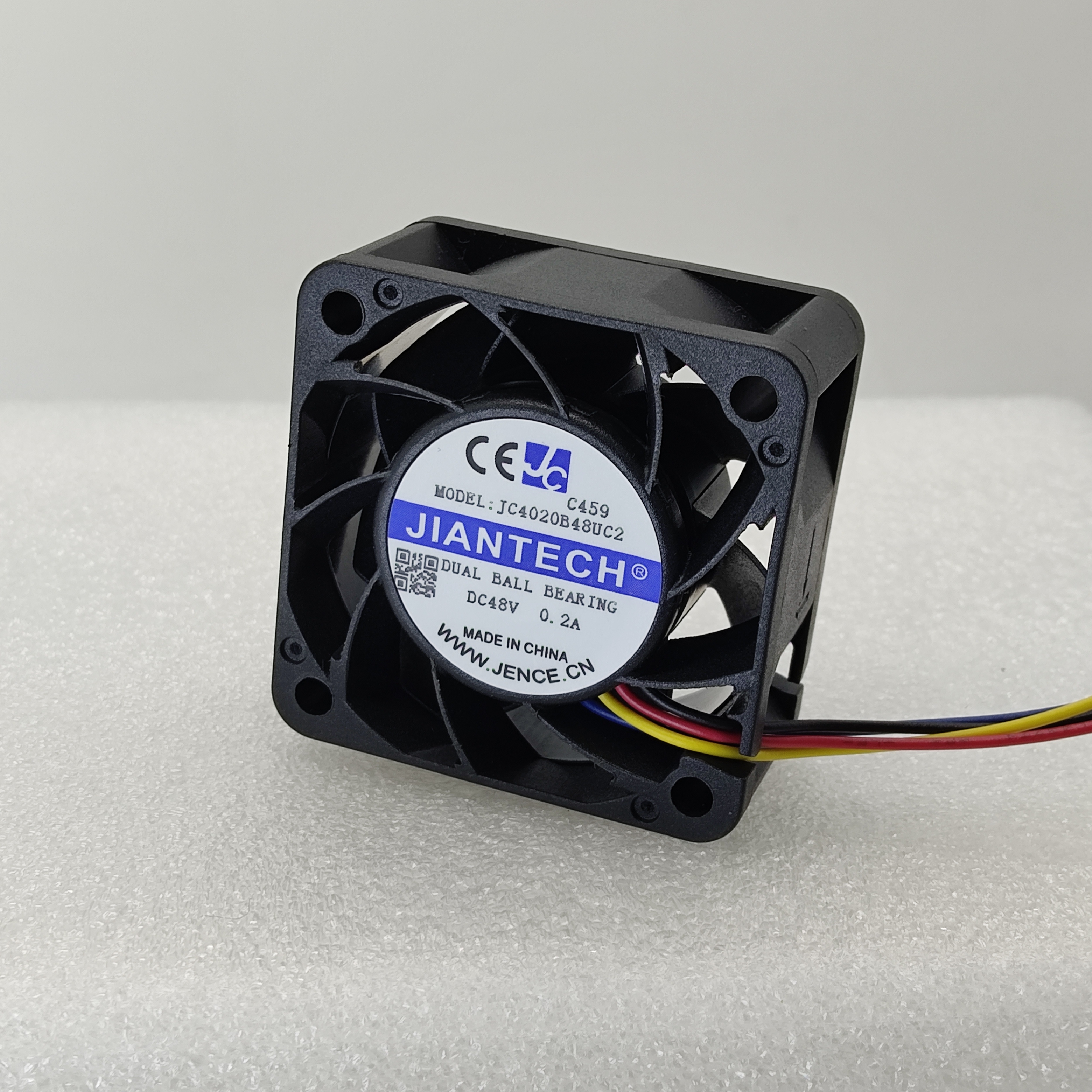

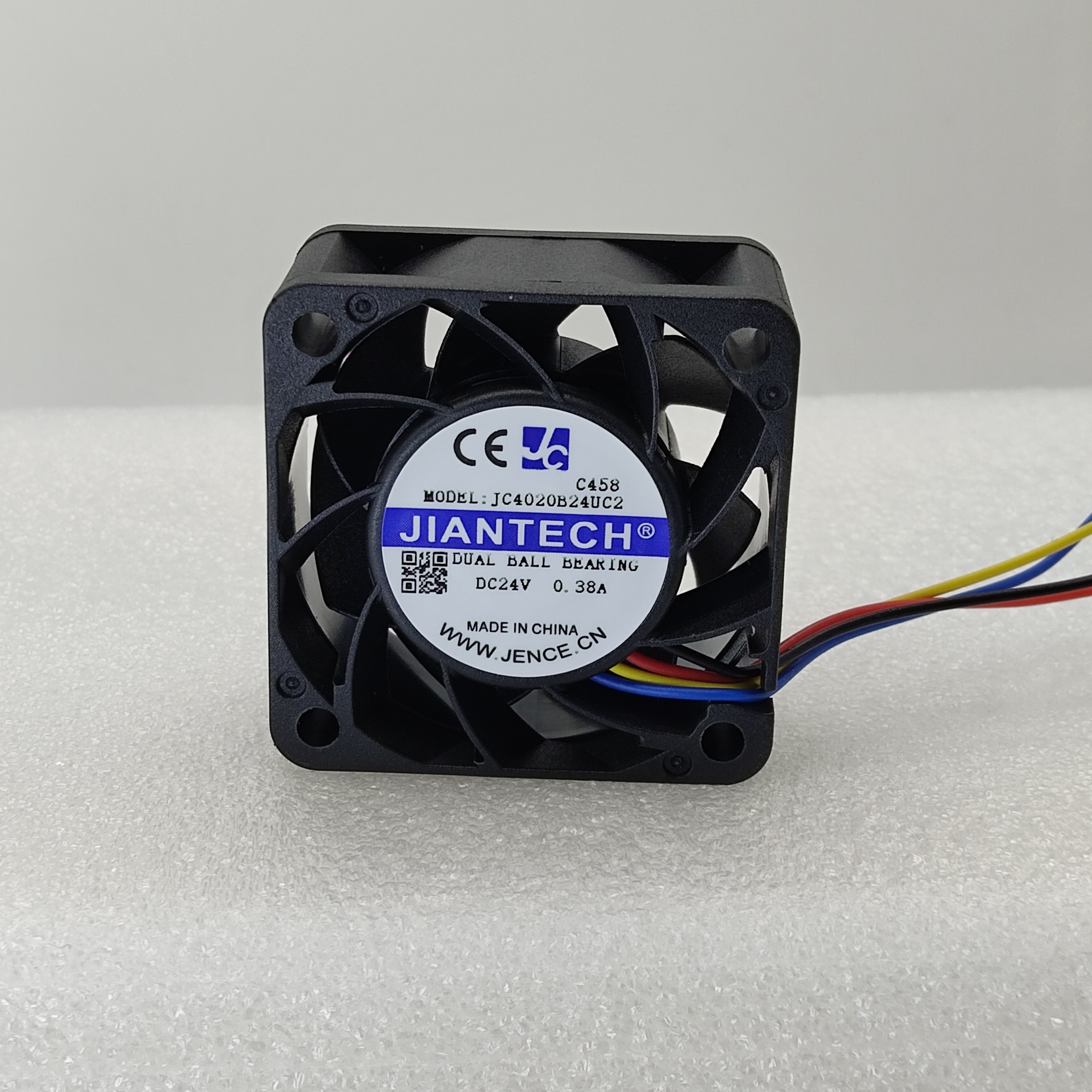

覆盖5V、12V、24V以及部分系列的48V应用需求。
根据不同系列，最大风量可覆盖：
4.11～26.8 CFM
最大静压最高可达到：
1.541 inH₂O
适合对安装空间比较敏感，同时需要不同性能等级匹配的设备。
覆盖12V、24V、48V。
最大风量最高达到：
28.12 CFM
最大静压最高达到：
3.489 inH₂O
如果40×40mm安装面积已经固定，同时结构允许28mm厚度，4028可以作为重要候选规格。
覆盖12V、24V、48V。
最大风量最高达到：
50.9 CFM
最大静压最高达到：
2.567 inH₂O
适合安装空间允许扩大，同时对风量有更高需求的设备。
制氧机压缩机散热风扇选型，真正值得工程师关注的不是：
“4020还是4028？”
而是下面这几个问题：
先确定40×40mm还是50×50mm，厚度20mm还是28mm。
根据压缩机运行状态、环境温度和设备结构评估散热需求。
不要只看最大风量，还需要关注静压能力。
如果设备需要低噪音运行，就要避免盲目追求高转速。
12V、24V、48V等不同电压平台，对应不同型号选择。
需要结合轴承结构、工作温度及产品可靠性进行评估。
制氧机压缩机风扇选型，看起来只是4020、4028、5028三个尺寸之间的选择。
实际上，它背后对应的是一整套系统工程：
机械空间 → 热负荷 → 风量 → 静压 → 风道 → 噪音 → 功耗 → 可靠性 → 整机验证
因此，真正成熟的选型方式，不是拿着尺寸直接找型号，而是从设备实际需求倒推风扇规格。
空间紧，先看4020；
40×40mm位置固定但厚度允许增加，重点评估4028；
空间允许扩大且需要更高风量，再看5028。
而在每一个尺寸内部，还需要进一步根据风量、静压、转速、噪音、功耗和电压进行二次筛选。
制氧机压缩机的散热设计，最终目的不是把风扇参数做到最大，而是让压缩机工作产生的热量能够被稳定、持续地带走。
4020解决紧凑空间问题，4028提供更灵活的厚度与性能选择，5028则进一步扩大风量覆盖。
健策 JENTECH依托不同尺寸、不同性能等级的散热风扇产品，为制氧机、压缩机及其他需要持续散热的设备提供从规格匹配、参数筛选到应用验证的选型支持。
当工程师再次问：
“4020、4028、5028到底怎么选？”
答案并不是简单地选一个尺寸。
而是回到设备本身：
看空间、看热量、看风阻、看噪音、看功耗，再选合适的风扇。
这，才是制氧机压缩机散热风扇选型真正需要避开的坑。
