EV充电桩散热风扇国产化选型方案｜健策Jentech高风压轴流风扇应用解析

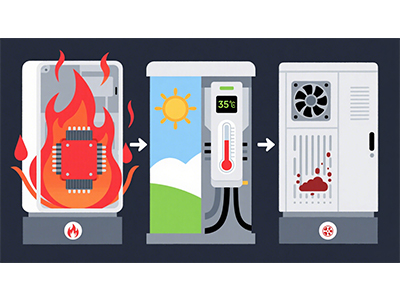

EV充电桩高功率密度散热挑战

随着新能源汽车普及率持续提升，EV充电桩正向高功率输出、小型化机柜、模块化集成发展。充电桩内部常见热源包括：

• 充电机模块

• 整流器与逆变器

• DC/DC转换模块及控制板

这些部件在长时间高负载运行下会产生大量热量，局部温升高、风道阻力大，使得传统散热方案难以满足稳定运行要求。如果散热不足，容易导致设备降额、停机或器件寿命缩短。

---

风冷散热设计原则

为应对高热密度挑战，健策电子提出系统级风冷设计思路：

1. 评估机柜内部风道：优化进出风口、隔风板与散热器布局，保证冷风优先覆盖功率模块表面。

2. 选择高静压轴流风扇：在滤网、防尘罩或散热器阻力较高情况下仍能维持稳定气流。

3. 智能调速与温控联动：PWM控制与温度反馈相结合，实现负载适配风量，降低噪音与能耗。

这一设计方法适用于12V、24V等多电压充电设备，并兼顾批量生产与国产化风扇的替代可能性。

---

健策Jentech JC12025系列高风压轴流风扇介绍

健策Jentech自主研发的 JC12025系列（120×120×25mm） 高风压轴流风扇，针对充电桩及高功率电子设备进行了优化设计。

1. 基础信息

• 产品系列：JC12025-01

• 扇叶/扇框材料：PBT 94V-0

• 轴承结构：双滚珠（B）

• 工作温度：-20℃~70℃

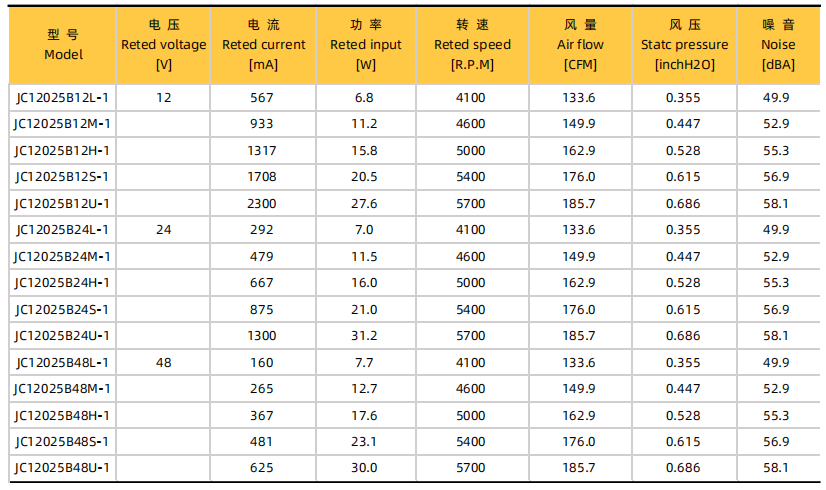

2. 性能参数亮点

（支持24V、48V电压版本，风量覆盖 133.6~185.7 CFM，风压 0.355~0.686 inchH₂O）

JC12025 系列风扇可实现高风压、高风量、长寿命及低噪音的均衡设计，满足高功率充电设备长期稳定运行要求。

---

山洋San Ace / AVC 同等级性能产品对比思路

在设计国产化替代方案时，可参考国际品牌同等级风扇参数进行对比：

通过对比可见，JC12025系列在风量与转速方面与国际品牌接近，同时兼顾国产化成本与灵活定制化优势，尤其适合高功率密度的充电桩应用。

---

应用效果与案例验证

在实际充电桩项目中，采用 JC12025 系列风扇方案后：

• 功率模块温度下降 5~10℃，显著降低降额风险

• 局部热点消除，系统稳定性提升

• 风扇噪音明显降低，满足室内/户外环境对静音要求

• 可支持批量量产与紧急交付，满足客户工程进度需求

结合 PWM 控制，JC12025 风扇还可与系统温控策略联动，实现智能风量调节，提高整体能源利用效率。

---

健策Jentech核心优势

1. 静音核心优势：专属噪音测试实验室+自动动平衡工艺，从源头降低振动和气动噪声

2. 硬核品质保障：通过 UL/CE/TUV 认证，符合 RoHS，经过冷热冲击、防水防尘、耐高低温全维度测试

3. 定制化灵活适配：JC12025 系列可按需求定制风量、转速、电压、接口，实现差异化散热方案

4. 数智化生产实力：3000㎡数智化车间，全自动绕线机与组装线，二维码全流程追溯，保证一致性

5. 全链条服务：散热诊断—协同设计—快速打样—批量交付，研发周期≤30天，紧急样品48小时响应，工程订单准时交付率98.6%

在EV充电桩快速发展背景下，国产化高风压轴流风扇不仅能满足高功率密度散热需求，还能在成本、供应链和定制化上提供优势。健策Jentech JC12025 系列通过系统级设计、国际对标及严格品质管理，已成为充电设备风冷系统国产化优选方案，为客户提供静音、高效、可靠的长期散热保障。
