1U开关电源风道狭窄阻力大，普通散热风扇是不是只能在表面“空转”？

在高密度电源系统中，1U开关电源因其结构紧凑、功率密度高，长期面临一个典型问题：
风道狭窄、气流阻力大，导致散热效率下降。

很多工程师在实际项目中会发现一个现象：
风扇已经在高速运转，但设备内部温度依然偏高，甚至关键器件持续过热。

这就引出了一个关键问题：
普通散热风扇，在高阻力风道中是否真的只是“空转”？

---

为什么1U电源散热难度更高

1U电源的标准高度仅为44.45mm，内部结构高度密集，主要热源包括：

• 功率MOS管

• 变压器与电感

• 整流模块

• 电解电容

在有限空间内，这些器件形成复杂气流路径，导致以下问题：

因此，1U电源散热不只是“需要风量”，更需要“风压”。

---

为什么普通风扇会出现“空转现象”

所谓“空转”，并不是风扇真的没有工作，而是：

风扇产生的气流无法有效穿透风道。

其本质原因在于风扇性能与系统阻抗不匹配。

关键原因分析：

1. 静压不足
   普通风扇设计偏向自由送风环境，在高阻系统中无法推动气流前进。

2. 风量虚高
   标称风量通常在无阻力环境测试，一旦进入实际风道，风量大幅下降。

3. 风道损耗严重
   包括散热片、滤网、导风罩等都会增加阻力。

---

风量与风压的本质区别

在选型过程中，很多用户只关注风量，而忽略了风压的重要性。

对于1U电源而言：

风压决定气流是否能进入系统
风量决定带走多少热量

两者缺一不可，但风压更为关键。

---

健策jentech高性能风扇解决思路

针对1U高阻力散热场景，健策jentech在风扇设计上进行了针对性优化：

1. 高静压叶轮设计

通过优化叶片角度与结构，使气流更加集中，提高穿透能力。

2. 高转速电机方案

提升转速范围，从而增加风压输出，适应复杂风道。

3. 风道匹配优化

结合客户设备结构，提供匹配型风扇方案，避免性能浪费。

---

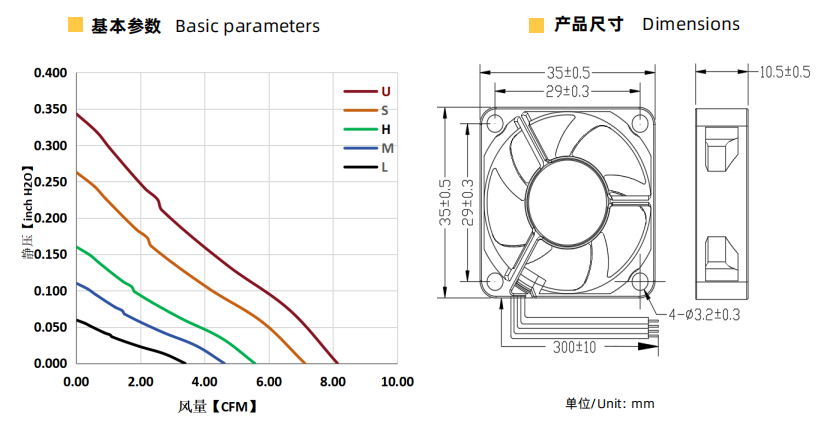

典型性能对比示例

以下为普通风扇与高静压风扇在高阻系统中的表现对比：

可以看出，在1U电源中，高静压风扇更具优势。

---

选型建议

在实际应用中，应根据电源功率密度与结构选择合适风扇：

中低功率电源

• 优先考虑低噪音与稳定性

• 可选择中等风压风扇

高功率密度电源

• 必须选择高静压风扇

• 重点关注风压与转速参数

极端环境应用

• 建议选择工业级高可靠风扇

• 关注寿命与温度范围

在1U开关电源这种高阻力环境中：

普通散热风扇并不是“没有风”，而是“风进不去”。

真正决定散热效果的关键在于：

风扇是否具备足够的静压，能否将气流有效送入核心发热区域。

因此，对于工程设计而言：

选择合适的风扇，比单纯提高风量更加重要。

健策jentech通过高静压设计与结构优化，为高密度电源提供了更可靠的散热解决方案，帮助设备在高负载和高温环境下依然保持稳定运行。
