眼底相机小尺寸直流散热风扇怎么选？健策 JENTECH 源头研发生产全系列散热风扇

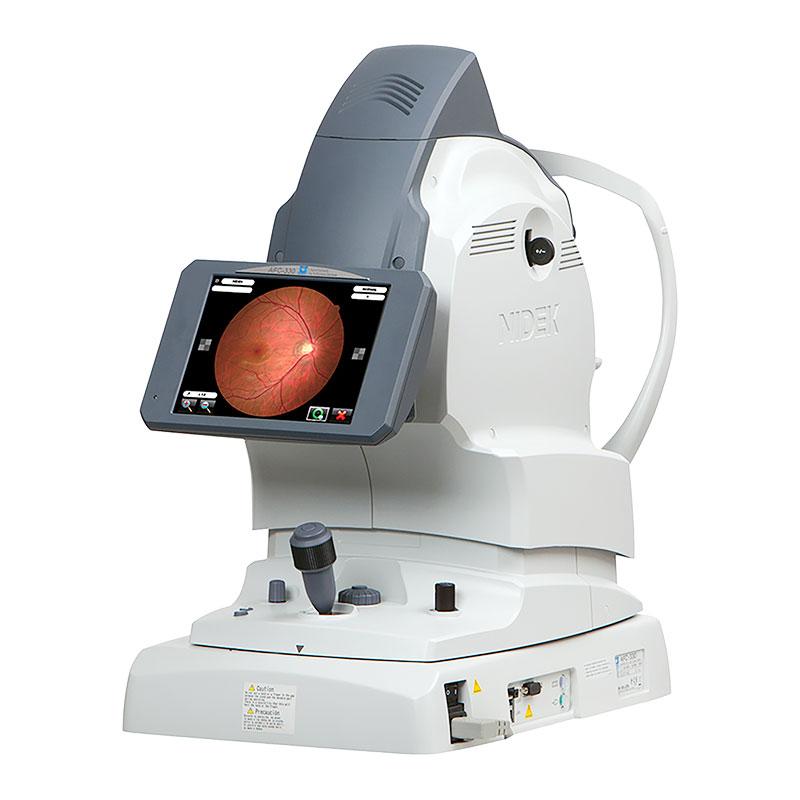

眼底相机的散热设计，难点往往不在于简单地“装上一台风扇”，而在于如何在有限的内部空间中，同时满足散热、静音、低振动和长期运行可靠性等要求。

LED 光源持续工作会产生热量，图像传感器及图像处理电路也需要稳定的工作温度。如果风道设计不合理，气流无法有效到达关键发热部件，即使风扇转速很高，也未必能够达到预期的散热效果。

与此同时，眼底相机内部还需要为光学组件、成像电路、控制模块及结构件预留空间。风扇尺寸、厚度、安装位置和运行噪声，都会影响整机设计。

深圳市健策电子有限公司是一家专注散热风扇研发与生产的源头厂家。针对眼底相机及其他精密医疗设备的散热需求，健策 JENTECH 自主品牌提供多规格直流轴流风扇，并可结合项目需求开展产品选型与定制化评估。

本文以 JC5028-01 系列 50 × 50 × 28 mm 和 JC5215-01 系列 52 × 52 × 15 mm 两款小尺寸 DC Fan 为例，分析不同尺寸和性能等级的风扇如何适配眼底相机风道，以及源头研发与生产能力如何为产品一致性和项目开发提供支持。

一、眼底相机为什么需要小尺寸 DC Fan？

眼底相机属于光学与电子系统高度集成的设备。内部既有需要保持稳定工作状态的成像组件，也有持续运行时会产生热量的电子元件。

在这类设备中，散热风扇通常需要解决三个核心问题。

1. 空间有限：风扇必须适配整机结构

眼底相机内部往往存在镜头组件、照明模块、图像板、电源电路及机械结构。可供风扇安装的空间有限，尤其是机身厚度方向，可能成为选型的重要约束。

因此，选型时不能只看风扇的长和宽，还要确认：

• 风扇总厚度是否满足安装空间要求；

• 螺丝孔位、固定结构及线缆走向是否兼容；

• 进风口和出风口是否被其他组件遮挡；

• 风扇安装后是否会影响光学组件的布局与维护。

对于厚度受限的设备，52 × 52 × 15 mm 的 JC5215-01 系列值得优先评估；如果空间允许，并且设备需要更高的风量与静压，则可以进一步评估 50 × 50 × 28 mm 的 JC5028-01 系列。

2. 散热不能只看转速：风量与静压同样重要

风扇转速越高，并不代表整机散热效果一定越好。

风量反映风扇推动空气流动的能力，静压则与风扇克服风道阻力的能力密切相关。当气流需要穿过散热片、格栅、狭窄通道或密集元件区域时，风道阻力会影响实际工作风量。

因此，眼底相机的散热设计需要同时考虑风扇性能和内部气流组织。

3. 静音与低振动：不能忽视精密设备的使用环境

眼底检查设备通常用于医疗检查环境，风扇运行噪声可能影响使用体验。对于包含精密光学组件的设备，还应关注振动传递及安装结构的影响。

实际设计中，可以从以下方面进行优化：

• 根据热负荷选择适当的转速档位；

• 避免单纯以最高转速作为选型依据；

• 优化风扇固定方式，减少不必要的结构振动；

• 在整机状态下测试噪声、温升和图像表现。

需要说明的是，风扇主要用于帮助控制设备温度，并不直接决定成像分辨率。图像噪声、光源漂移等问题还可能受到传感器、电路、驱动方式及算法等因素影响，需要结合整机测试综合判断。

二、两款小尺寸 DC Fan 对比：15 mm 超薄与 28 mm 厚框架如何选择？

两款产品均为 JENTECH 小尺寸直流轴流风扇，采用 PBT 94V-0 阻燃材料与双滚珠轴承结构，提供 12 V、24 V、48 V 电压版本，并具有 L、M、H、S、U 五个性能档位。

选型提示： 两款风扇的外形尺寸、厚度和性能区间不同，不能简单地认为厚度更大就一定适合所有高热负荷场景，也不能认为超薄风扇只能用于低负荷设备。最终应以风扇性能曲线、实际风道阻力及整机测试结果为准。

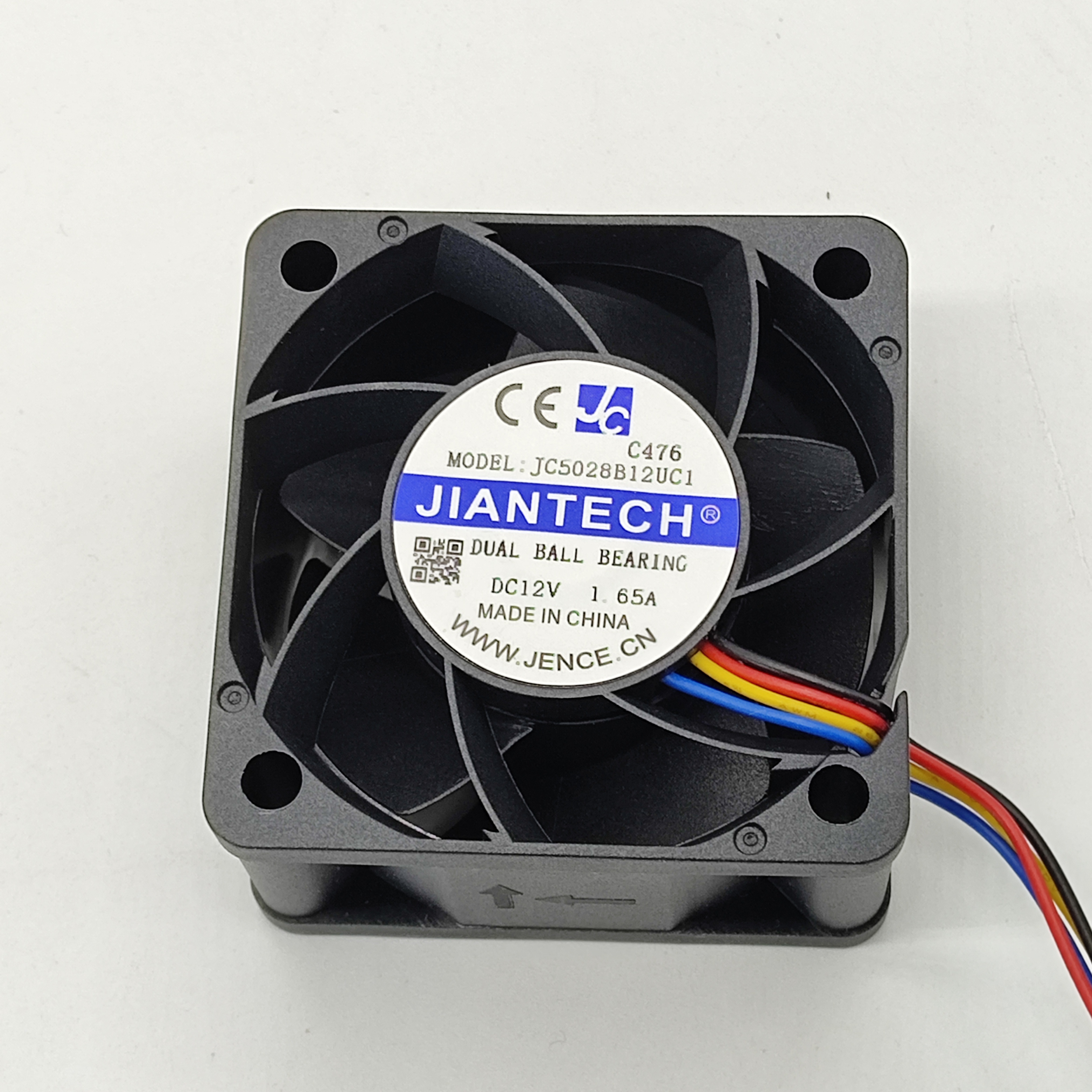

三、案例一：JC5028-01 系列，适用于需要评估较高风量与静压的紧凑型风道

眼底相机内部如果存在较明显的气流阻力，或者需要将冷却气流引导至局部发热区域，可以考虑具有较高静压能力的风扇方案。

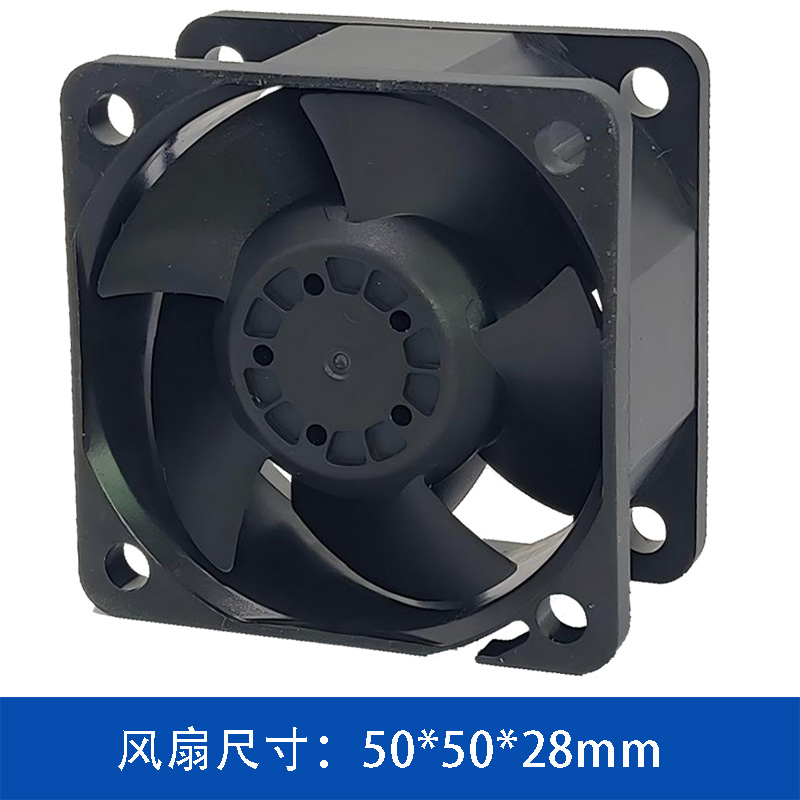

JC5028-01 系列外形尺寸为 50 × 50 × 28 mm，提供多个转速档位。根据所给参数，其最高档位可达到 20,000 RPM，最大标称风量为 50.9 CFM，最大标称静压为 2.567 inH₂O。

JC5028-01 系列 12 V 版本参数

注：风量与风压数据应结合产品性能曲线理解。最大风量和最大静压通常对应不同的工作点，不能视为同一工况下同时达到的性能。表中数据为用户提供的产品参数，量产选型应以对应型号正式规格书为准。

这类风扇在眼底相机中如何评估？

例如，某款眼底相机的图像处理电路存在局部温升，内部风道还需要经过格栅或狭窄通道。工程师可以将 JC5028-01 系列纳入候选方案，重点评估以下项目：

1. 风道阻力： 结合风扇性能曲线，确认实际工作点是否满足冷却需求。

2. 安装空间： 28 mm 厚度是否会与光学组件、支架或电路板发生结构冲突。

3. 噪声与振动： 高转速档位下，应验证整机噪声、固定结构和振动传递。

4. 功耗与供电： 核对额定电压、启动电流、工作电流及控制电路的供电能力。

需要特别注意：JC5028-01 系列的高转速档位具有更高的标称风量与静压，但噪声和功耗也相应增加。因此，工程设计应优先寻找满足温升要求的合适工作点，而不是直接使用最高转速档位。

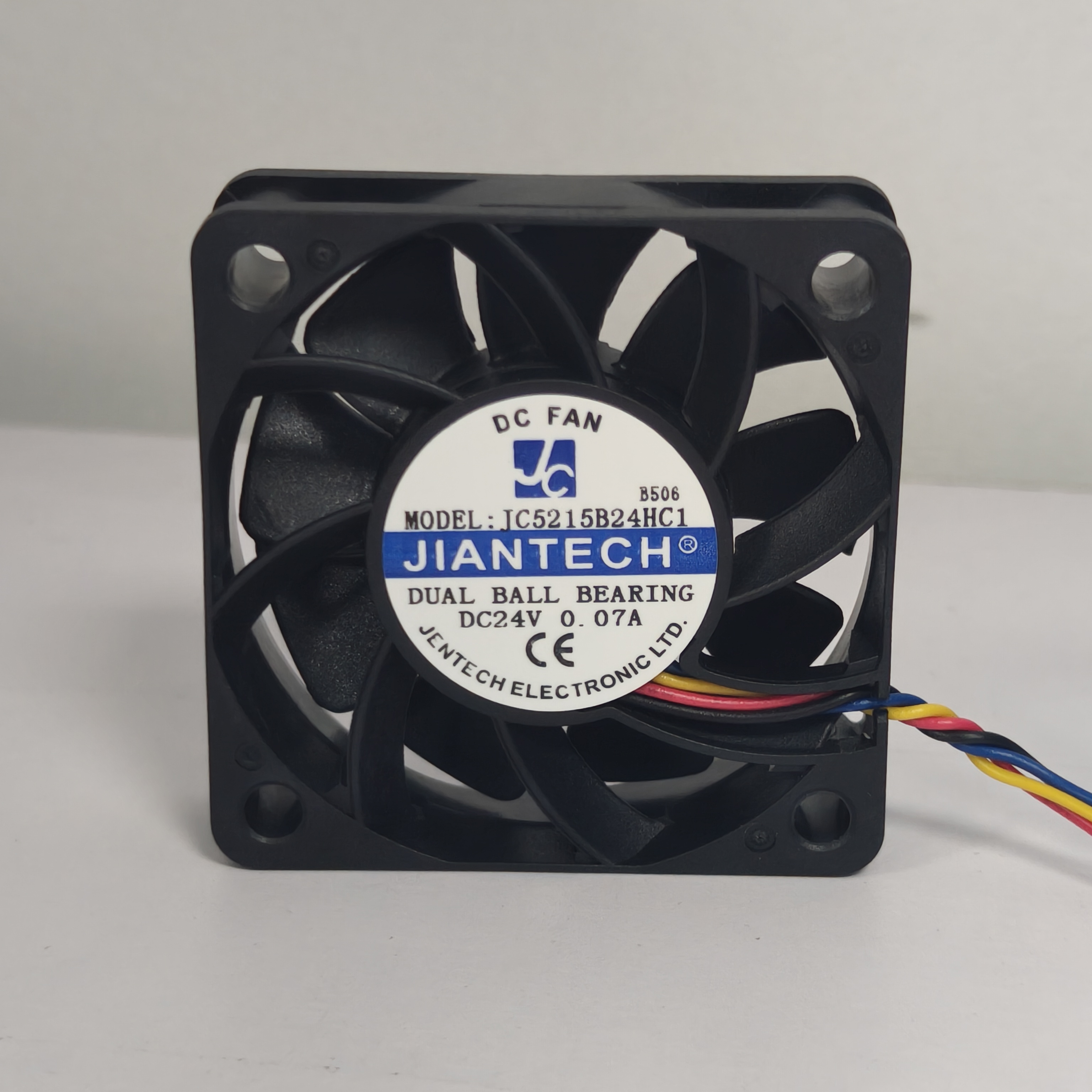

四、案例二：JC5215-01 系列，适用于安装厚度受限的眼底相机

如果设备内部空间紧凑，风扇厚度成为主要限制，JC5215-01 系列的 15 mm 薄型框架就具有一定的评估价值。

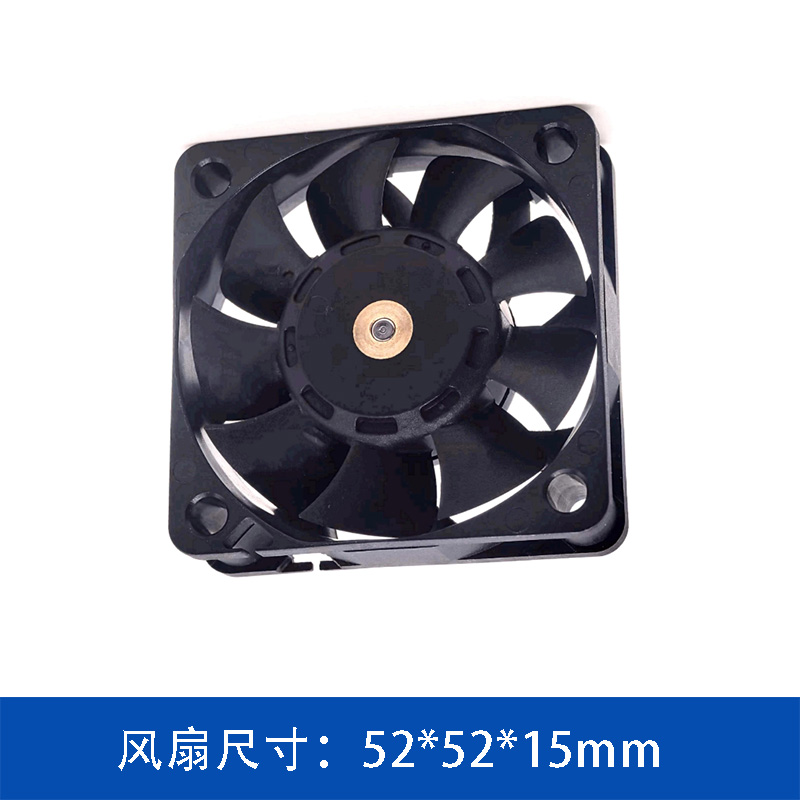

该系列外形尺寸为 52 × 52 × 15 mm，提供 12 V、24 V、48 V 版本，以及 L、M、H、S、U 五档性能选择。根据所给参数，12 V 版本的最低档标称噪声为 20.0 dBA，功耗为 0.5 W；最高档标称风量为 20.7 CFM，最大标称静压为 0.540 inH₂O。

JC5215-01 系列 12 V 版本参数

这类风扇适合怎样的设计思路？

假设某款眼底相机的内部空间较薄，风扇安装位置受到机壳厚度限制，设备同时希望控制运行噪声。工程师可以优先评估 JC5215-01 系列，并根据实际热负荷选择档位。

• 优先静音： 可以先测试 L 档或 M 档，但必须确认实际工作风量足以控制温升。

• 需要增加散热能力： 可逐步评估 H、S 或 U 档，并重新测试整机噪声和功耗。

• 风道阻力较大： 不能只看最大风量，应结合风扇性能曲线验证工作点。

• 安装空间特别紧张： 除了厚度，还应核对 52 × 52 mm 的平面尺寸、固定孔位、线缆空间和周边间隙。

这类选型的关键，是利用薄型结构解决空间限制，同时确保实际散热能力满足设计要求。

五、眼底相机小尺寸风扇选型，建议重点核对这六项

此外，医疗设备设计还应关注风扇故障后的整机响应机制。如果风扇停转可能导致关键器件温度超限，应评估温度监测、异常报警和必要的保护措施。不能仅依靠风扇本身的额定寿命或单一状态信号替代整机保护设计。

六、从模具到成品：健策 JENTECH 源头研发与生产如何支持产品应用？

风扇进入精密设备，不只是选对一个型号。对于需要稳定供货和批量装配的设备厂商而言，产品结构、材料、生产工艺、质量检测和批次追溯同样重要。

深圳市健策电子有限公司成立于 2010 年 9 月，位于深圳龙华，专注散热风扇研发、生产与应用配套。公司以自主品牌 JENTECH 为核心，面向工业、通信、医疗、新能源等行业提供散热产品和技术支持。

1. 自主研发与产品结构适配

针对不同设备的安装尺寸、性能目标和使用环境，健策可围绕轴流风扇等产品开展选型及定制化评估。

对于眼底相机等空间受限设备，研发评估可重点围绕框架尺寸、厚度、风量、静压、噪声和电气接口展开，减少产品与设备结构之间的适配障碍。

2. 数智化生产与工艺管理

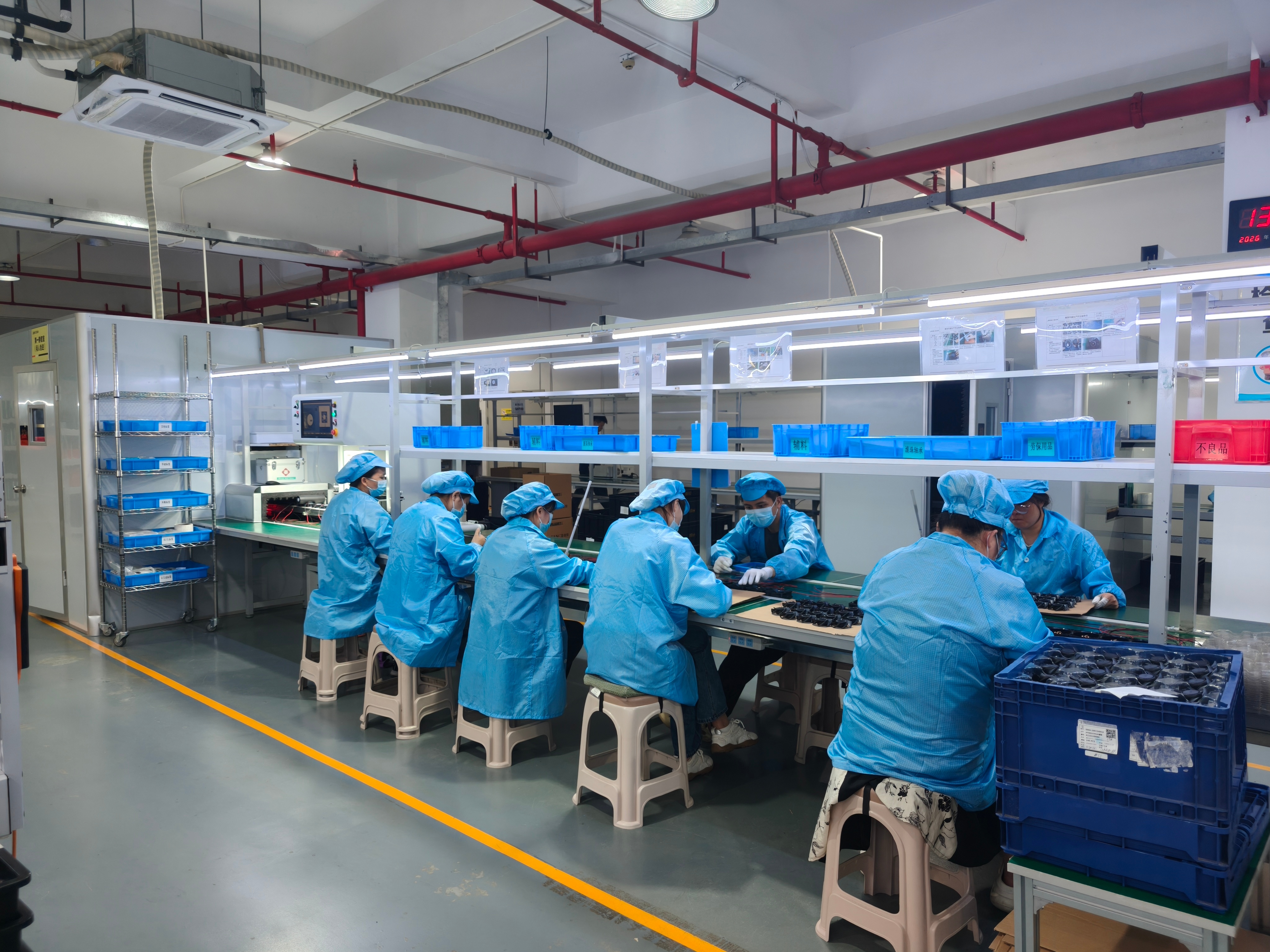

公司拥有超过 3000㎡的数智化生产车间，配置自动绕线机、自动动平衡校准设备、自动组装生产线及打码贴标设备等。

通过生产过程管理与二维码追溯，可为产品批次识别、生产记录追踪和质量管理提供支持。具体产品的一致性仍需通过相应的过程控制与检验结果进行验证。

3. 测试设备与质量控制

公司配备冷热冲击、耐高低温、防水防尘及噪音等相关测试设备，并通过 ISO 9001:2015 质量管理体系认证。

自主产品的认证与适用范围应以具体型号资料为准。对于眼底相机项目，还需要根据整机要求补充温升、噪声、振动和长期运行等应用验证。

4. 从产品选型到项目交付

健策电子可根据客户的设备结构、热负荷、供电条件和安装空间，协助开展散热需求梳理、候选型号比较及产品适配评估。

公司提供散热诊断、协同设计与交付配套服务。对于特殊尺寸、性能或接口需求，可进一步评估 JENTECH 产品的定制化实现方案，具体研发周期、样品安排及交付时间以项目确认为准。

七、健策 JENTECH 不只提供小尺寸风扇，更关注整机散热适配

除了 JC5028-01 与 JC5215-01 两个系列，健策 JENTECH 还提供不同尺寸的轴流风扇、鼓风机及离心风机等产品，可根据不同设备的散热方式和结构空间进行筛选。

实际选型需要结合设备的热负荷、空间限制、风道阻力及噪声目标，不能仅依据产品类别判断适用性。

让合适的风扇进入合适的风道

眼底相机的散热设计，既要解决热量排出问题，也要兼顾空间、噪声、振动、功耗和长期运行要求。

对于厚度有限、追求紧凑结构的设备，可以评估 52 × 52 × 15 mm 的 JC5215-01 系列；对于空间允许且需要评估更高风量与静压的应用，可以进一步考察 50 × 50 × 28 mm 的 JC5028-01 系列。最终型号与档位，应通过风扇性能曲线和整机测试共同确定。

深圳市健策电子有限公司作为散热风扇源头研发与生产厂家，以 JENTECH 自主产品、数智化生产能力和应用配套服务，为眼底相机及其他精密设备提供小尺寸 DC Fan 选型与定制化评估支持。

从产品结构与生产工艺，到风道适配与整机验证，健策 JENTECH 希望帮助设备厂商把散热设计做得更合理、更可控，为精密设备的稳定运行提供可靠的基础保障。
