连续扫查4小时后，超声诊断仪的风扇如何不“罢工”？健策JENTECH散热风扇方案守护每一帧不掉线的诊断

一台超声诊断仪连续工作4小时，真正需要稳定的，不只是探头采集的每一帧超声图像，还有隐藏在设备内部、持续工作的散热系统。

从门诊超声检查，到住院部床旁诊断，再到急诊、体检中心和专业影像科室，超声诊断仪的工作状态正在从“偶尔使用”逐渐向高频、连续、长时间运行发展。

设备开机后，显示系统持续工作，图像处理单元不断进行数据计算，主控系统实时响应，电源模块持续供电，部分机械与辅助模块也在同步运行。

这些电子器件在工作过程中都会产生热量。

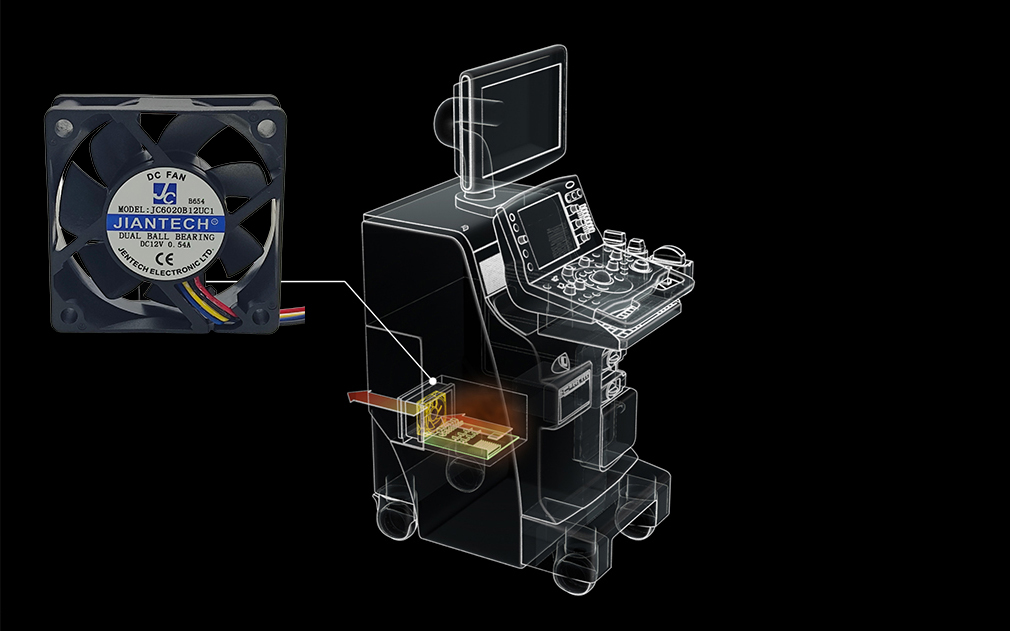

而对于超声诊断仪来说，散热风扇看似只是一个不起眼的小零部件，却承担着持续将内部热量带走的重要任务。

尤其是连续扫查数小时以后：

风扇还能不能稳定运行？

设备内部温度会不会不断累积？

风扇噪声会不会影响医生判断？

长期运行后，散热能力会不会下降？

这些问题，正在成为医疗影像设备热管理设计中越来越值得关注的一环。

---

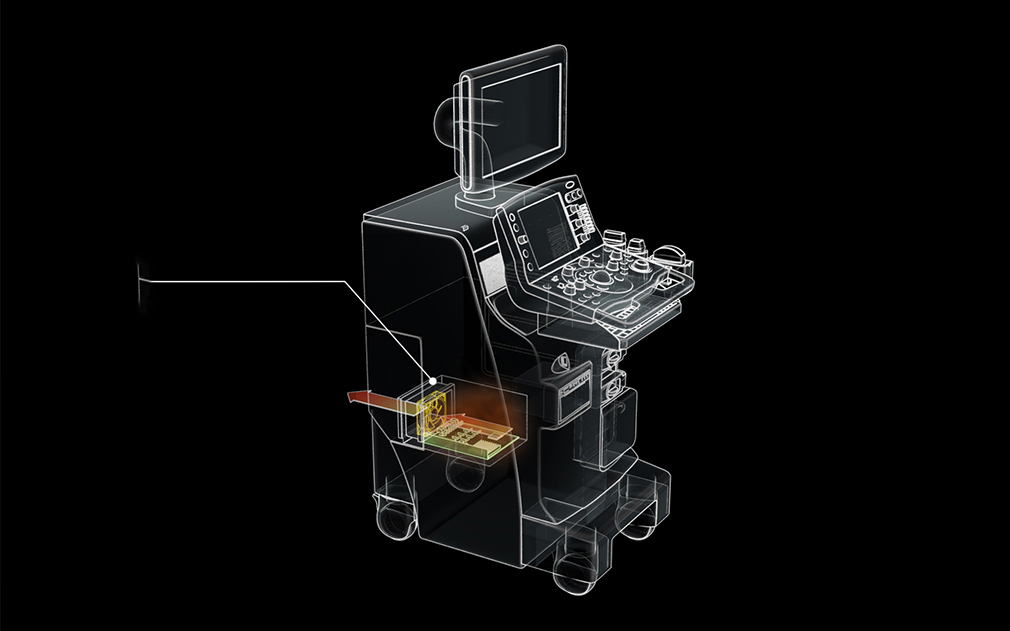

一、连续扫查4小时，超声诊断仪内部究竟有多“忙”？

很多人理解超声诊断仪，会把注意力集中在探头、显示器、图像和诊断功能。

但从设备内部结构来看，一台现代超声诊断仪实际上是一套高度集成的电子系统。

尤其是高端彩超设备，需要持续完成：

• 超声信号采集

• 信号处理

• 图像重建

• 数据计算

• 图像显示

• 数据存储

• 网络通信

• 系统控制

这些功能背后，都离不开电子元器件持续运行。

而电子元器件在工作时不可避免地产生热量。

因此，设备内部形成了一个持续的热循环：

设备运行 → 元器件发热 → 内部空气温度升高 → 散热系统工作 → 热空气排出 → 冷空气补充

只要设备持续工作，这个过程就不会停止。

如果散热能力不足，问题也不会一定马上出现。

更常见的情况反而是：

刚开机一切正常 → 连续运行后内部温度逐渐升高 → 局部热量开始积累 → 散热压力增加。

所以，对于医疗影像设备而言：

散热设计真正需要面对的是“长时间稳定运行”，而不是短时间能够降温。

---

二、超声诊断仪的“热源”，并不只有一个

一台超声诊断仪内部往往存在多个发热区域。

主要区域	热量来源	散热关注点
图像处理模块	高负载数据处理	持续热量产生
电源模块	电能转换	功率器件发热
主控系统	CPU、控制芯片等	局部温升
信号处理区域	超声信号处理	长时间运行
显示系统	显示与驱动	持续发热
接口区域	外设、通信等	局部热量
机箱内部	多热源叠加	热量积累

这意味着：

散热风扇真正面对的，并不是一个热源，而是一组分布在不同位置的热源。

因此，风道设计就显得非常重要。

如果空气只是简单地在机箱内部循环，而没有真正经过发热区域，那么即使风扇本身拥有较大的标称风量，也未必能够获得理想的实际散热效果。

---

三、医疗设备散热，第一要求不是“大风量”，而是“稳定”

对于服务器、工业设备等应用场景，散热风扇通常需要重点关注性能。

而对于超声诊断仪这类医疗影像设备，还需要在性能之外考虑：

可靠性、噪声、寿命以及环境适应性。

尤其是在超声检查过程中，医生需要持续观察实时图像。

如果设备风扇持续产生明显噪声，就可能影响操作环境。

因此，医疗影像设备散热设计往往需要在几个指标之间寻找平衡：

散热能力 × 噪声 × 功耗 × 寿命 × 稳定性

并不是风量越大越好，也不是转速越高越好。

而是：

在满足设备热管理需求的前提下，实现合理的运行噪声与可靠性。

---

四、为什么超声诊断仪的风扇不能轻易“罢工”？

散热风扇属于持续运行部件。

设备只要持续工作，风扇往往也需要持续工作。

这意味着风扇自身同样面临长期运行带来的考验。

例如：

• 长时间高速运转

• 轴承持续工作

• 高低温环境变化

• 灰尘进入

• 风扇性能衰减

• 异常停转

其中任何一个因素，都可能影响整个散热系统。

特别是在连续扫查几个小时以后，风扇已经不是刚启动时的状态。

因此，在医疗设备中选择散热风扇时，需要关注：

1. 风扇寿命

是否能够匹配设备长期使用需求。

2. 运行稳定性

长时间工作后，转速与风量是否保持稳定。

3. 噪声

持续运行时，是否能够保持合理声压水平。

4. 功耗

长时间工作状态下，是否存在不必要的能耗。

5. 异常监测

是否能够通过FG、RD等功能监控风扇状态。

---

五、健策JENTECH关注的，不只是“风扇有没有风”

健策JENTECH在医疗影像设备散热应用中，更关注一个问题：

散热风扇安装到设备里面以后，是否真正解决了设备内部的热管理问题？

这也是健策电子在进行风扇选型时，不单纯看单一参数的原因。

例如：

风量

决定单位时间能够推动多少空气。

静压

决定风扇面对系统阻力时还能提供多少有效气流。

噪声

决定设备持续运行时的声环境。

功耗

关系到设备长期运行的能源消耗。

寿命

关系到散热系统能否长期稳定工作。

尺寸

决定风扇能否匹配有限的设备空间。

因此，健策JENTECH散热风扇方案更强调：

“风扇参数”与“设备实际工况”之间的匹配。

---

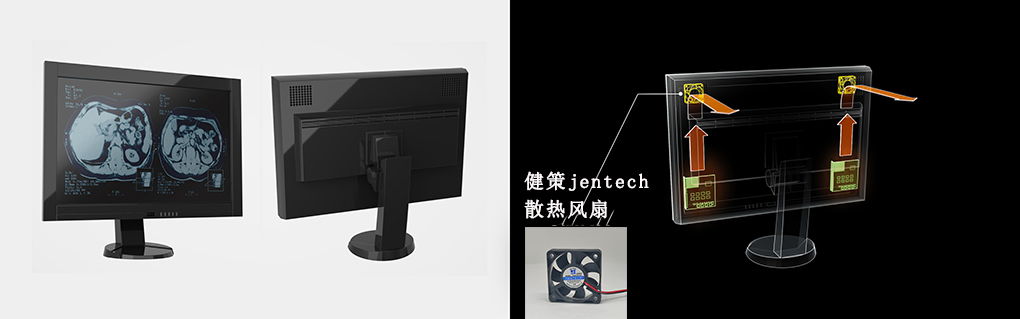

六、医疗影像设备的风道设计，往往比想象中更复杂

一台超声诊断仪内部并不是一个完全开放的空间。

内部可能存在：

• PCB板

• 电源模块

• 散热器

• 屏蔽结构

• 支架

• 线束

• 模块隔板

• 防护结构

这些结构都会影响空气流动。

因此，一个合理的散热路径通常应该是：

冷空气进入

↓

经过主要发热区域

↓

带走热量

↓

热空气排出

如果风道设计不合理，可能出现：

• 热空气在内部循环

• 某些区域风量不足

• 局部热源形成“热岛”

• 风扇风量很大，但实际降温效果有限

所以，健策JENTECH在相关应用中，会从风量、静压、安装空间与风道结构等多个方面进行综合考虑。

---

七、连续运行4小时后，真正应该观察什么？

如果只测试：

“风扇能不能转？”

这个测试显然不够。

对于连续运行的超声诊断仪，更值得关注的是：

设备运行4小时以后，热量有没有持续积累？

可以通过连续温升测试观察：

测试阶段	关注内容
0～30分钟	初始温升速度
30～60分钟	热量传递状态
1～2小时	内部温度变化
2～3小时	是否出现持续积热
3～4小时	是否逐渐达到稳定热平衡
4小时以后	长时间运行稳定性

当然，实际测试时间应根据设备工作模式与产品验证标准确定。

对于散热系统来说，理想状态并不是：

温度一直下降。

而是：

经过一定时间运行后，内部温度逐渐趋于稳定，并保持在设计允许范围内。

这才是热管理系统真正发挥作用的表现。

---

八、健策JENTECH如何应对“长时间运行”的散热问题？

针对医疗影像设备，健策JENTECH可以围绕设备实际需求，从以下几个方面进行散热风扇匹配。

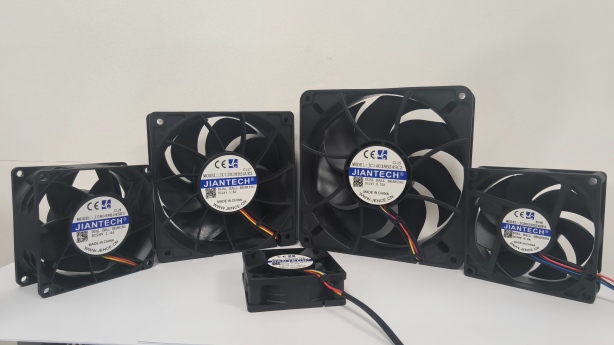

1. 根据设备空间匹配尺寸

医疗影像设备内部空间通常需要兼顾结构、电气、安全和维护。

因此，散热风扇尺寸需要与安装空间匹配。

从小型DC轴流风扇，到更大尺寸的高风量散热风扇，可以根据设备实际结构进行选择。

2. 根据风道阻力匹配静压

如果设备内部存在滤网、散热器、狭窄风道等结构，就需要关注风扇静压能力。

不是单纯追求高风量，而是关注实际工作点。

这对于结构紧凑的医疗设备尤其重要。

3. 根据噪声要求匹配低噪声方案

超声诊断本身就是一种对操作环境要求较高的医疗影像检查。

因此，散热风扇不能只考虑“吹得快”，还需要考虑：

“吹得稳、吹得安静。”

健策JENTECH在风扇产品开发和选型中，也持续关注低噪声设计。

4. 根据运行状态匹配PWM调速

超声诊断仪并不是所有时间都处于同样的负载状态。

待机、普通检查、高负载图像处理等状态，对散热需求可能不同。

通过PWM控制，可以根据实际热负荷调节风扇转速。

例如：

低负载 → 低速运行

温度升高 → 提高转速

高负载 → 增加散热能力

这样可以在散热、噪声与功耗之间寻找更加合理的平衡。

5. 通过FG/RD实现状态监测

对于需要长期稳定运行的医疗设备，风扇状态也值得纳入系统监测。

例如：

FG：转速反馈

可以帮助系统获取风扇实际运行状态。

RD：异常检测

可以用于识别风扇异常情况。

对于医疗设备而言，这种状态反馈的意义在于：

让散热系统从“被动工作”逐渐变成“可监控的设备子系统”。

---

九、健策JENTECH的项目实践：散热不是换一把风扇那么简单

在医疗设备相关散热项目的技术沟通与应用探索中，健策电子越来越重视一个问题：

设备出现温升问题时，不一定意味着风扇性能不足。

有时候真正的问题可能来自：

• 风道设计不合理

• 风扇安装位置不合理

• 出风口阻力过大

• 热空气回流

• 发热模块集中

• 风扇静压不足

• 风量没有经过真正需要散热的区域

因此，散热优化往往需要从整机角度重新分析。

例如：

某医疗影像设备在长时间工作状态下出现内部局部温升较高的情况。

如果单纯提高风扇转速，可能带来更大的噪声与功耗。

更合理的思路，是重新观察：

热源位置 → 风道 → 风扇安装方向 → 进出风口 → 风量 → 静压 → 温升

再进行风扇型号匹配与结构优化。

这种方式的核心不是：

“换一个更大的风扇。”

而是：

让有限的气流真正经过需要散热的位置。

---

十、案例效果：让散热从“能工作”走向“长时间稳定工作”

在实际医疗设备散热项目中，健策电子关注的最终指标并不是风扇自身参数，而是设备整体表现。

例如通过样机测试，可以重点观察：

温升

散热优化前后，对比主要发热区域温度变化。

实际风量

观察风扇在设备实际风阻条件下的有效气流。

静压

验证风扇能否克服内部结构带来的阻力。

噪声

观察连续运行状态下设备整体噪声变化。

功耗

评估长时间运行情况下的散热能耗。

连续运行

观察长时间工作后温度是否持续积累。

因此，一个完整的医疗设备散热方案，最终应该回到：

温升有没有改善？

噪声是否合理？

连续运行是否稳定？

散热系统是否能够长期可靠运行？

具体项目的温升、噪声及寿命等效果，则需要以实际样机测试与最终验证数据为准。

---

十一、从一把散热风扇，到医疗影像设备热管理的一环

对于健策JENTECH而言，医疗设备散热并不是简单增加一个产品应用标签。

医疗设备对稳定性、噪声和长期运行的要求，让散热风扇本身也需要更加贴近设备实际工况。

一把小小的风扇，背后涉及：

热管理、空气动力学、电机、轴承、结构、噪声、控制以及可靠性。

因此，健策JENTECH希望做的不只是：

“提供一款符合尺寸的散热风扇。”

而是进一步参与到设备热管理设计中。

从样机阶段开始关注：

热源在哪里？

空气从哪里进入？

经过哪些发热部件？

热空气从哪里出去？

需要多大的风量？

需要多少静压？

风扇是否需要PWM？

是否需要FG/RD反馈？

长期运行时噪声和寿命如何？

这些问题确定以后，再进行风扇方案匹配。

---

十二、未来的医疗影像设备，散热也会变得更加“智能”

随着超声诊断设备向：

更高性能、更高集成度、更强图像处理能力、更小型化

方向发展，设备内部的功率密度也可能进一步提高。

这意味着热管理需要同步升级。

未来的散热风扇可能不再只是简单的：

通电 → 运转 → 排热

而会进一步与设备控制系统形成联动。

例如：

温度联动

根据内部温度自动调整转速。

PWM智能调速

根据设备工作负载动态控制风扇。

转速反馈

实时了解风扇运行状态。

异常检测

及时发现风扇停转、异常等状态。

低负载静音

设备负载较低时降低转速，减少不必要的噪声。

这也是健策JENTECH后续关注的研发方向之一。

---

十三、健策JENTECH后续研发：围绕“更静音、更可靠、更智能”持续推进

医疗设备散热的发展方向，并不是简单地追求越来越大的风量。

对于超声诊断仪等设备而言，更值得关注的是：

更高的散热效率

在有限空间内，让每一单位功耗对应更有效的热量排出。

更低的噪声

让散热系统在连续运行时尽可能减少对诊疗环境的干扰。

更长的使用寿命

让风扇寿命与医疗设备长期使用周期更加匹配。

更可靠的环境适应性

针对医疗设备长期运行的实际环境持续优化。

更智能的控制能力

通过PWM、FG、RD等功能，让风扇与设备控制系统形成更加紧密的联动。

更精细的产品定制

针对不同医疗影像设备的尺寸、风道、热源和运行模式，持续开发更加贴合实际应用的散热方案。

---

每一帧图像背后，都有一套不能“掉线”的热管理系统

超声诊断仪屏幕上的一帧帧实时图像，看起来只是探头采集、系统处理之后呈现出来的结果。

但在这背后：

处理器在计算，

电源模块在工作，

驱动系统在运行，

散热风扇也在持续运转。

当设备连续扫查4小时、8小时甚至更长时间时，真正考验的已经不是某一个零部件的瞬时性能。

而是：

整套系统能不能稳定地工作下去。

对于超声诊断仪而言，探头不能轻易“掉线”，图像处理不能轻易“卡顿”，控制系统不能轻易“罢工”，而承担热量排出的散热系统，同样不能在关键时刻“罢工”。

一把散热风扇，可能只是医疗设备内部很小的一个零部件；

但它持续稳定运行所守护的，却是整台设备长期工作的可靠性。

健策JENTECH将继续围绕医疗影像、工业自动化、机器人、新能源等高可靠性应用场景，持续关注散热风扇的风量、静压、噪声、寿命、智能控制与环境适应性，推动散热产品从单纯的“空气搬运工具”，逐步成为设备热管理系统中更加可靠、可控的一环。

连续扫查4小时，风扇不“罢工”；

每一帧稳定显示，每一次诊断，都需要可靠的热管理在背后持续工作。

这，正是健策JENTECH散热风扇希望守护的：

不只是温度，更是每一帧不掉线的诊断。
